Аналоговий датчик відстані Sharp GP2Y0A51SK0F 2-15 см, 4,5-5,5 В, 12 мА, аналоговий вихід, висока точність вимірювань

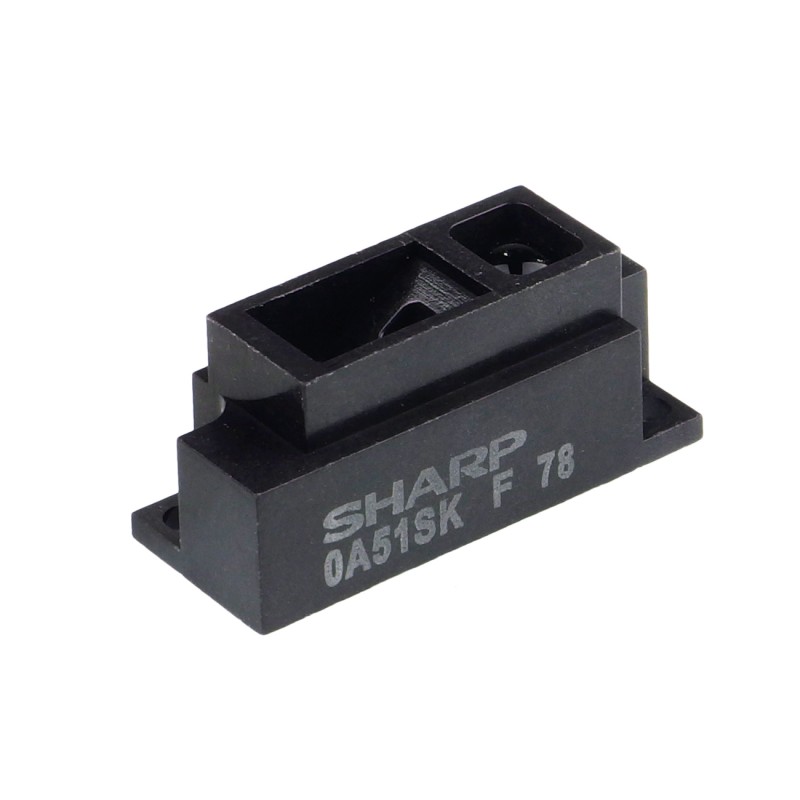

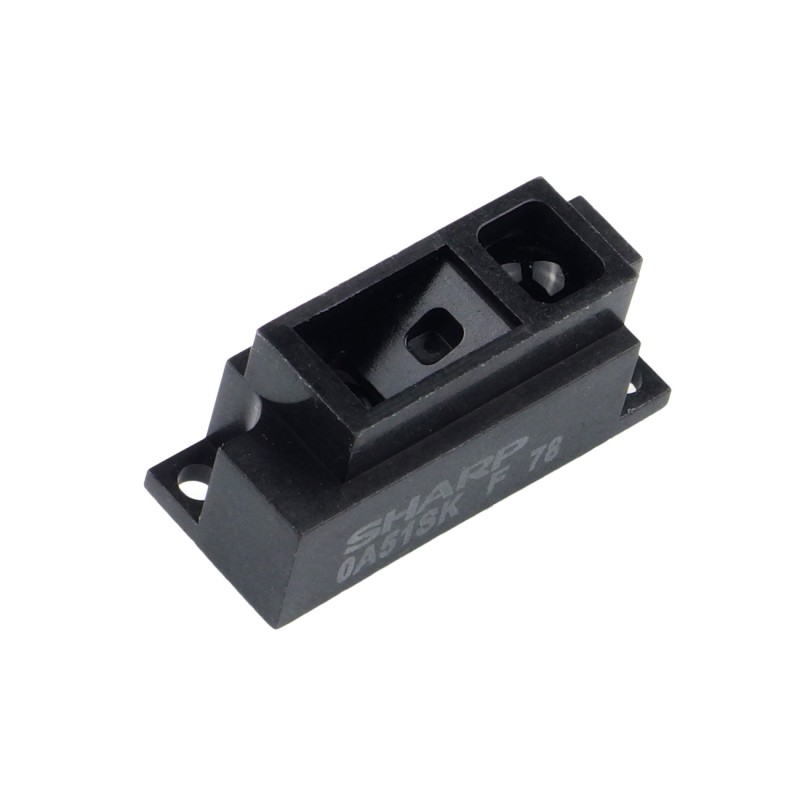

Sharp GP2Y0A51SK0F Аналоговий датчик відстані 2-15см

GP2Y0A51SK0F — це аналоговий датчик відстані Sharp з найкоротшим радіусом дії, який ми пропонуємо, із діапазоном виявлення від 0,8″ до 6″ (2 см до 15 см). Менший радіус дії забезпечує вищу роздільну здатність вимірювань, а низька мінімальна відстань виявлення робить цей датчик чудовим для виявлення дуже близьких об’єктів. Відстань вказується аналоговою напругою, що робить цей датчик дуже простим у використанні.

опис

Датчики відстані Sharp є популярним вибором для багатьох проектів, які потребують точного вимірювання відстані. Цей ІЧ-датчик економічніший, ніж сонарні далекоміри, але він забезпечує набагато кращу продуктивність, ніж інші ІЧ-альтернативи. Інтерфейс із більшістю мікроконтролерів простий: єдиний аналоговий вихід можна підключити до аналого-цифрового перетворювача для вимірювання відстані, або вихід можна підключити до компаратора для виявлення порогу, що робить його регульованим порогом альтернативою цифровим датчикам Sharp. Дальність виявлення цієї версії становить приблизно від 2 см до 15 см (від 0,8 дюйма до 6 дюймів).

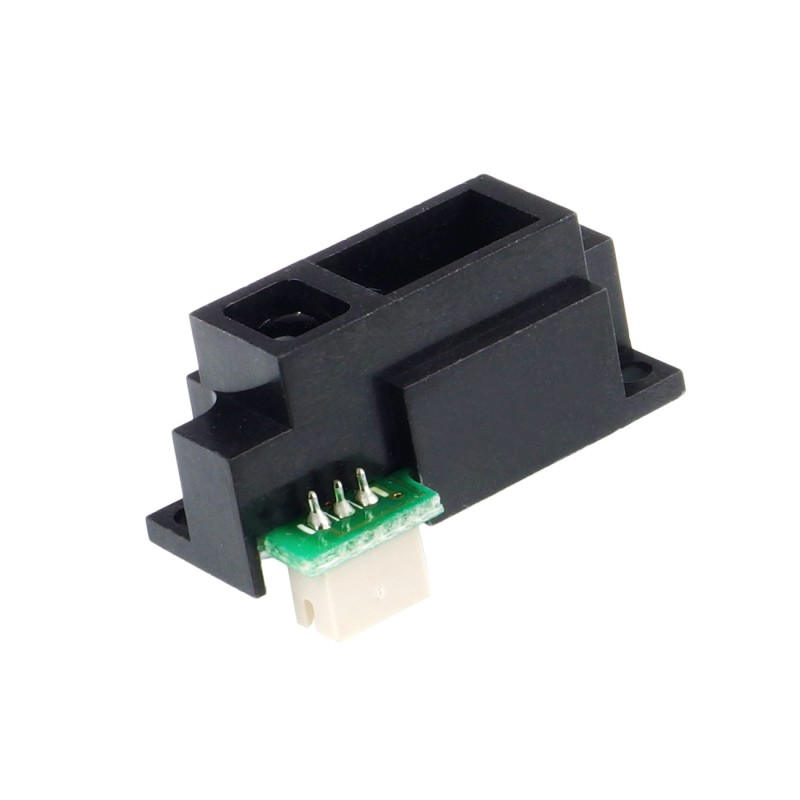

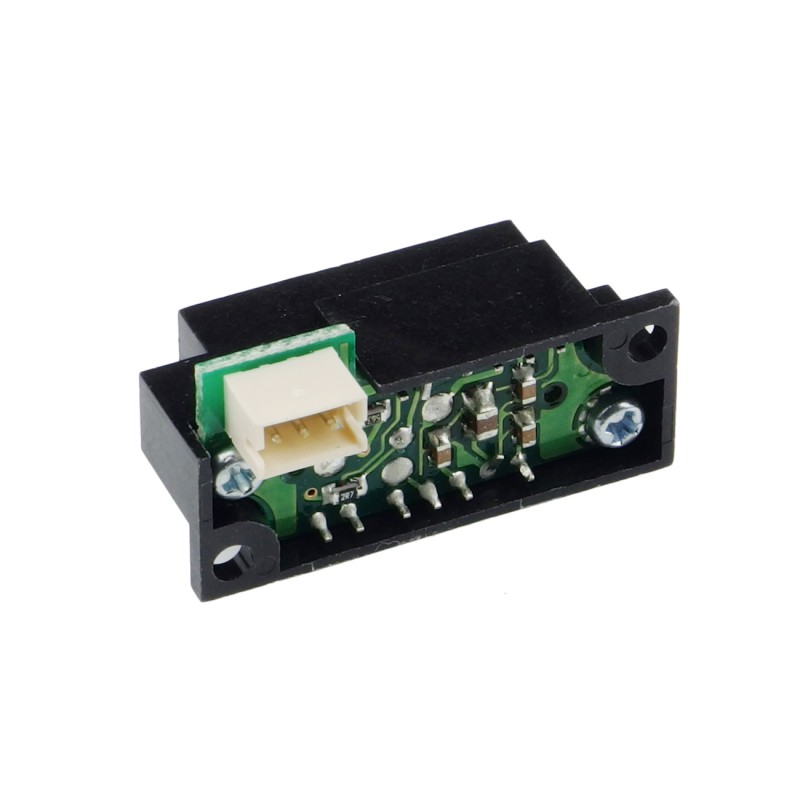

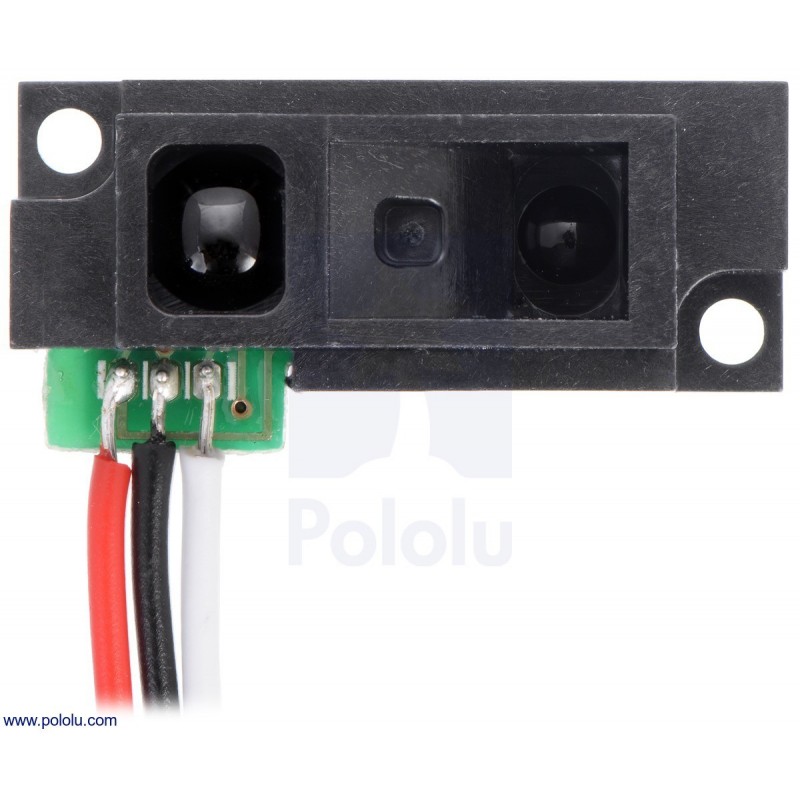

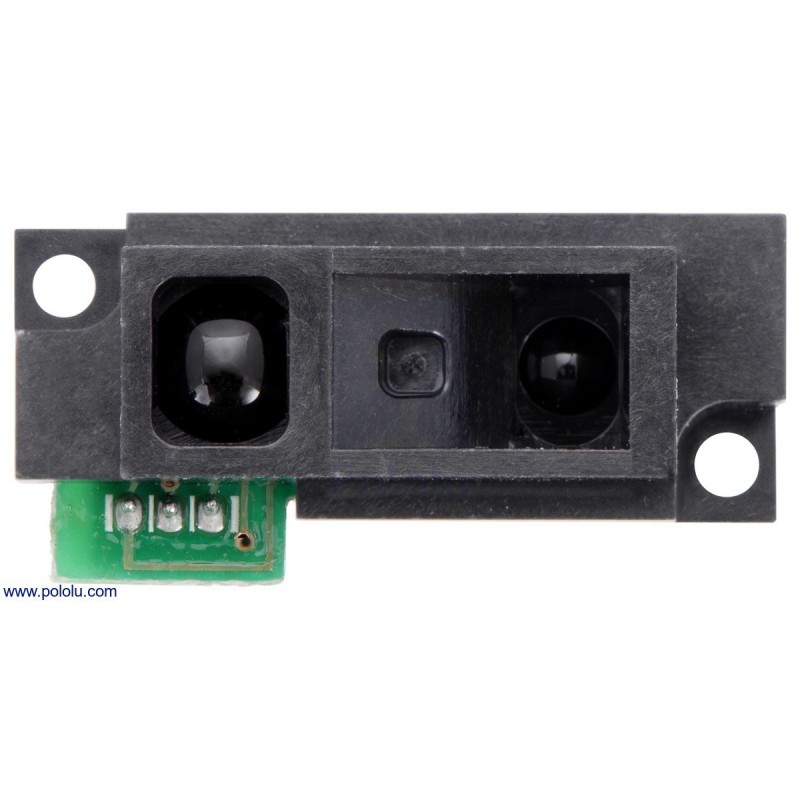

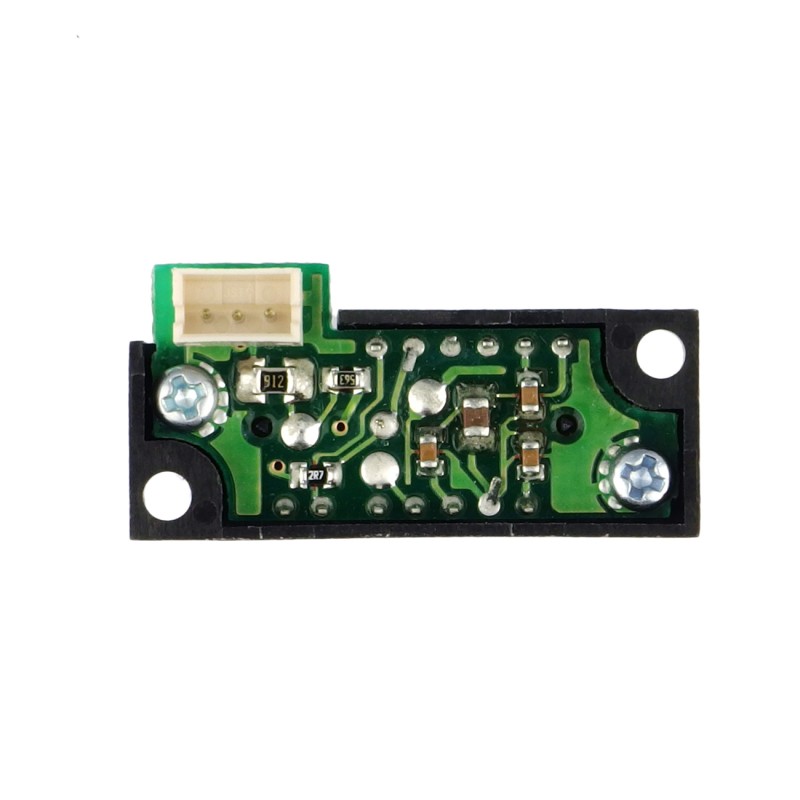

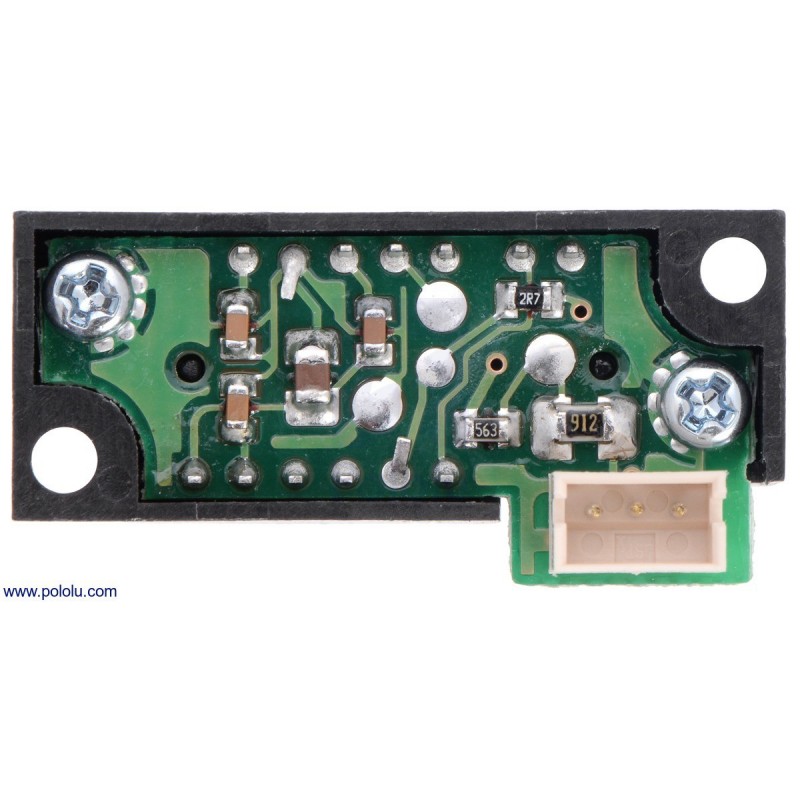

GP2Y0A51 використовує 3-контактний роз’єм JST ZH із кроком 1,5 мм. Наразі ми не пропонуємо кабель, який працює з цим роз’ємом, але можна припаяти три дроти до датчика, де встановлені штирі роз’єму, як показано на малюнку праворуч нижче (ймовірно, вам слід додати трохи гарячого клею для зняття натягу як останній крок; це не показано на малюнку, оскільки це затьмарить пайку). Через вузький крок паяльник з тонким жалом допомагає бути дуже обережним, щоб випадково не закоротити два штирі дротами чи доданим припоєм. Якщо дивитися на передню частину датчика, три з’єднання: зліва направо: живлення (Vcc), заземлення та вихідний сигнал (Vo).

особливості

• Робоча напруга: від 4,5 В до 5,5 В
• Середнє споживання струму: 12 мА (примітка: цей датчик споживає струм великими, короткими спалахами, і виробник рекомендує розмістити конденсатор ємністю 10 мкФ або більше для живлення та заземлення поблизу датчика, щоб стабілізувати лінію живлення)
• Діапазон вимірювання відстані: від 2 см до 15 см (0,8″ до 6″)
• Тип виходу: аналогова напруга
• Диференціал вихідної напруги на відстані: 1,65 В (типовий)
• Період оновлення: 16,5 ± 4 мс
• Розмір: 27 мм × 13,2 мм × 14,2 мм (1,06 ″ × 0,52 ″ × 0,56 ″)
• Вага: 2,7 г (0,10 унції)

Лінеаризація виходу

Співвідношення між вихідною напругою датчика та оберненою величиною виміряної відстані є приблизно лінійним у діапазоні використання датчика. Технічний опис GP2Y0A51SK0F (312k pdf) містить графік аналогової вихідної напруги як функції, оберненої відстані до відбиваючого об’єкта. Ви можете використовувати цей графік, щоб перетворити вихідну напругу датчика на приблизну відстань, побудувавши найкращу лінію, яка пов’язує обернену величину вихідної напруги (В) до відстані (см).

Альтернативні датчики відстані Sharp

У нас є різноманітні датчики відстані Sharp на вибір, зокрема GP2Y0A41SK0F ближнього радіусу дії (4–30 см), GP2Y0A21YK0F середнього радіусу дії (10–80 см) і GP2Y0A02YK0F далекого радіусу дії (20–150 см). Всі ці інші аналогові датчики відстані мають схожі пакети та ідентичні контакти, що дозволяє легко замінити одну версію на іншу, якщо вимоги вашої програми зміняться. У нас також є новіший аналоговий датчик відстані Sharp GP2Y0A60SZ (10–150 см), який перевершує інші аналогові датчики відстані Sharp майже в усіх відношеннях, пропонуючи низьку мінімальну відстань виявлення, високу максимальну відстань виявлення, широкий диференціал вихідної напруги 3 В, високу частоту дискретизації 60 Гц, роботу до 2,7 В і опціональний контроль увімкнення, і все це в меншій упаковці.

Для виявлення на малих відстанях у нас є три цифрові датчики відстані Sharp, які мають низькі мінімальні відстані виявлення та високу частоту оновлення 400 Гц. Вони доступні з діапазоном 5 см, 10 см або 15 см і просто повідомляють вам, якщо щось знаходиться в межах їхнього діапазону виявлення, а не наскільки далеко це знаходиться. Вони менші за аналогові датчики відстані Sharp і споживають менше струму.

Технічні характеристики

• Максимальний діапазон: 15 см
• Мінімальний діапазон: 2 см
• Частота дискретизації: 60 Гц1
• Мінімальна робоча напруга: 4,5 В
• Максимальна робоча напруга: 5,5 В
• Струм живлення: 12 мА2
• Тип виходу: аналогова напруга
• Диференціал вихідної напруги: 1,65 V3

Завантажити

• Технічний опис GP2Y0A51SK0F
