Модуль датчика відстані VL53L1X STMicroelectronics 4-400 см, I2C, стабілізатор 150 мА, 13x18x2 мм, для розпізнавання жестів

опис

Модуль датчика відстані на основі датчика VL53L1X від STMicroelectronics. Датчик, який використовується, працює за технологією часу прольоту. Фактичний діапазон вимірювання датчика становить 4-400 см при збереженні роздільної здатності 1 мм. Завдяки використанню в датчику лазерного світла вимірювання відстані є надійним і точним. Завдяки квадратній вимірювальній матриці 16x16 також можна розпізнати жести руками. Зв'язок з датчиком і його налаштування здійснюється через шину I2C. На додаток до контактів джерела живлення та контактів комунікаційної шини, модуль також має вхід відключення датчика та вихід переривання. Паяльні майданчики виконані з кроком 2,54 мм, що означає, що модуль легко підключається до стандартної універсальної або макетної плати.

Також на платі модуля є регулятор напруги, який дозволяє живити датчик напругою в діапазоні 2,6-5,5 В. Для коректної роботи датчика потрібна напруга не більше 2,8 В. Вбудований регулятор може живити інші системи в додатку. Його ємність становить 150 мА, напруга є на виводі VDD. У технічній документації не вказано мінімальне значення відстані для датчика VL53L1X, але випробування показують мінімальне значення 4 см.

Модуль також доступний у версії з датчиком VL53L0X з діапазоном 3-200 см.

Властивості

• Лазерний датчик джерела: VL53L1X
• Діапазон вимірювання: 4-400 см
• Інтерфейс зв'язку: I2C
• Вбудований стабілізатор напруги з вихідною здатністю до 150 мА
• Напруга живлення: 2,6-5,5 В
• Споживання струму: до 15 мА
• Розміри: 13 x 18 x 2 мм
• Вага (без шпильок): 0,5 г

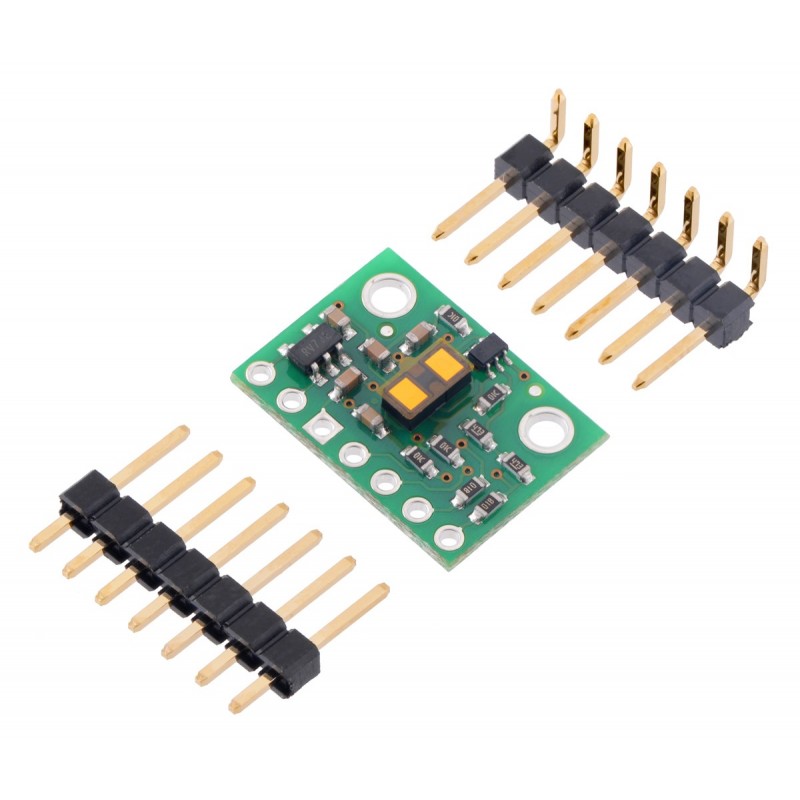

В комплекті

• Сенсорний модуль VL53L1X
• Роз'єм Goldpin кутовий 7-контактний
• Роз'єм Goldpin прямий 7-контактний
