Модуль моніторингу серцевого ритму і SpO2 Gator MAX30102 з I2C, 3.3В, 18-бітовий АЦП, температура -40°C до 85°C, для пристроїв, що

опис

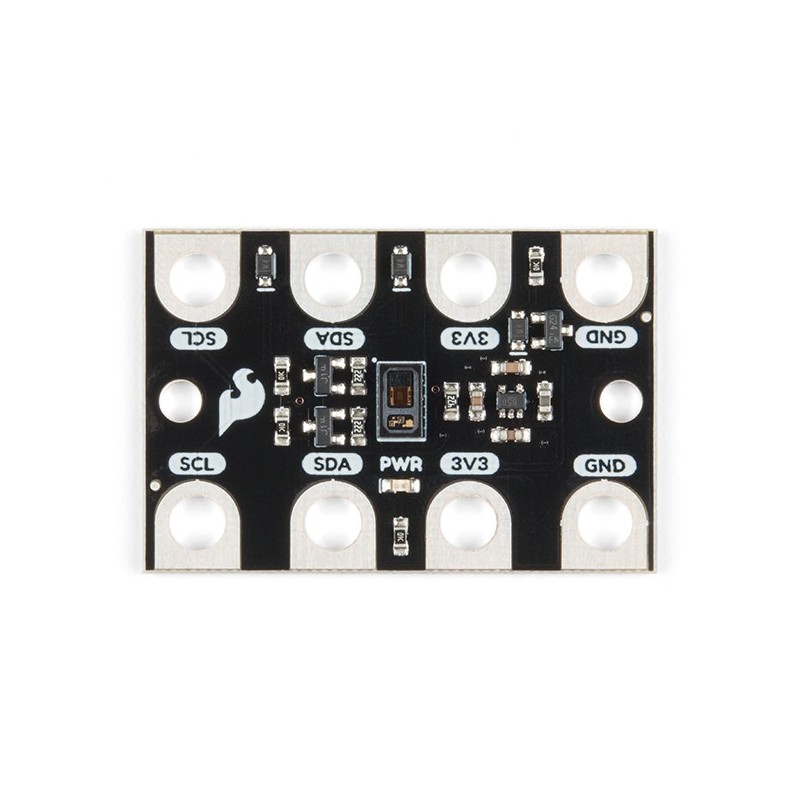

Невеликий модуль з датчиком пульсу і рівня SpO2 (рівень насичення киснем). Він заснований на мікросхемі MAX30102 і спілкується через інтерфейс I2C. На платі є великі контакти, призначені для кабелів типу «крокодил», що полегшує підключення до модуля micro:bit. MAX30102 складається з двох світлодіодів, фотодетектора, оптимізованої оптики та схеми обробки аналогового сигналу. Модуль є комплексним системним рішенням, яке полегшує процес проектування мобільних і носимих пристроїв. Повна документація та приклади використання доступні на сторінці продукту.

Властивості

• Монітор серцевого ритму та пульсоксиметр
• Інтегроване захисне скло
• Вбудований фотодетектор і червоний, інфрачервоний і зелений світлодіоди в одному корпусі
• ШІМ управління окремими світлодіодними каналами
• 18-розрядний АЦП:
• Частота дискретизації 10,24 МГц
• Вихідна швидкість передачі даних від 50 до 3200 sps
• Черга FIFO з 32-елементним буфером даних
• Вбудований датчик температури з роздільною здатністю 0,0625°C
• Адреса I2C: 0x57 (7 біт)
• Живлення 3.3V
• Робоча температура: від -40°C до 85°C
