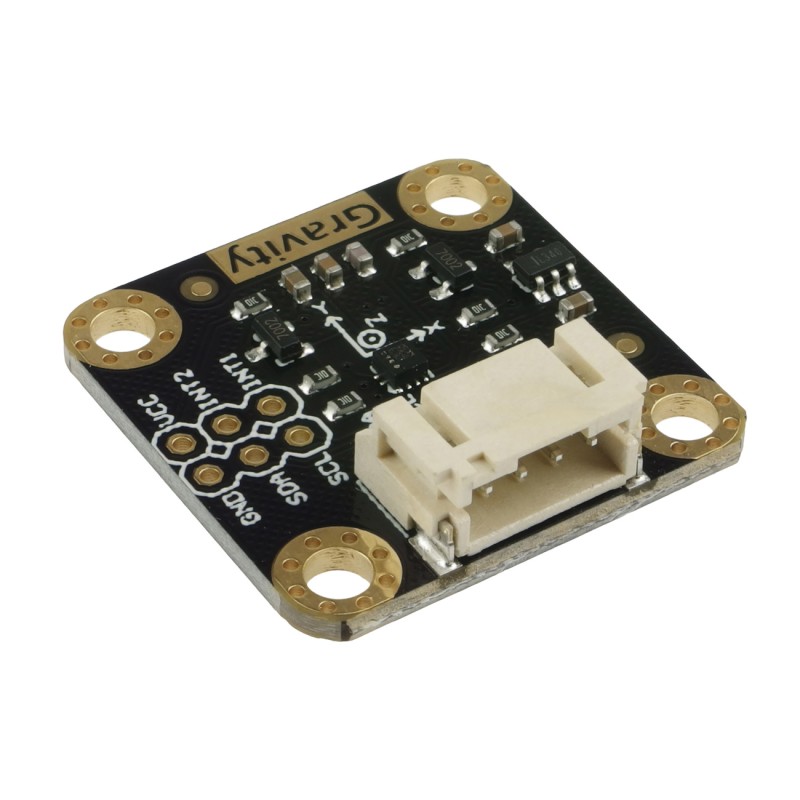

Модуль акселерометра LIS2DH для вимірювання прискорення, I2C, ±2/±4/±8/±16 g, 5,3 кГц, 3,3-5, 12 г, з генераторами переривань

опис

Модуль 3-осьового акселерометра LIS2DH. Датчик виготовлений за технологією MEMS з інтерфейсом I2C. Модуль має вбудований LDO-регулятор, завдяки якому напруга живлення модуля може становити від 3,3 - 5 В. Також на платі є двосторонній перетворювач логічного рівня, який дозволяє зв'язуватися з системами з напругою як 3,3 В, так і 5 В.

У порівнянні з добре відомим акселерометром ADXL345, LIS2DH є більш стабільним і енергоефективним. Акселерометр в режимі низького енергоспоживання споживає близько 2 мкА, а в нормальному режимі – до 11 мкА. Максимальна частота результатів вимірювання становить 5,3 кГц. Чутливість акселерометра програмується в декількох діапазонах: +/-2 g, +/-4 g, +/-8 g або +/-16 g. Акселерометр має два незалежних програмованих генератори переривань для виявлення вільного падіння або руху, ці переривання виводять систему з режиму сну. Це дозволяє створювати системи для відображення орієнтації пристрою або розпізнавання ударів або вимірювання перевантажень.

Властивості

• Регульована чутливість вимірювання: ±2 г/±4 г/±8 г/±16 г
• Частота подання результату вимірювання: 1 Гц-5,3 кГц
• 16-бітні дані вимірювань
• Інтерфейс: I2C
• 2 незалежних програмованих генератора переривань для виявлення вільного падіння або руху
• Вбудована черга FIFO
• Вбудований датчик температури
• 6D або 4D визначення орієнтації
• Роз'єм гравітації
• Робоча температура: -40~+85 ℃
• Напруга живлення: 3,3-5 В
• Робочий струм: 2 мкА (звичайний режим ODR 50 Гц) або 11 мкА (звичайний режим ODR 50 Гц)
• Розміри модуля: 26,2 х 26,2 мм
• Вага: 12 г

В комплекті

• Модуль акселерометра LIS2DH
• З'єднувальний кабель Gravity
