Програмована плата A-Star 32U4 Prime Pololu, 32 КБ флеш, 2,5 КБ SRAM, USB, 26 GPIO, 5-36 В, сумісна з Arduino

опис

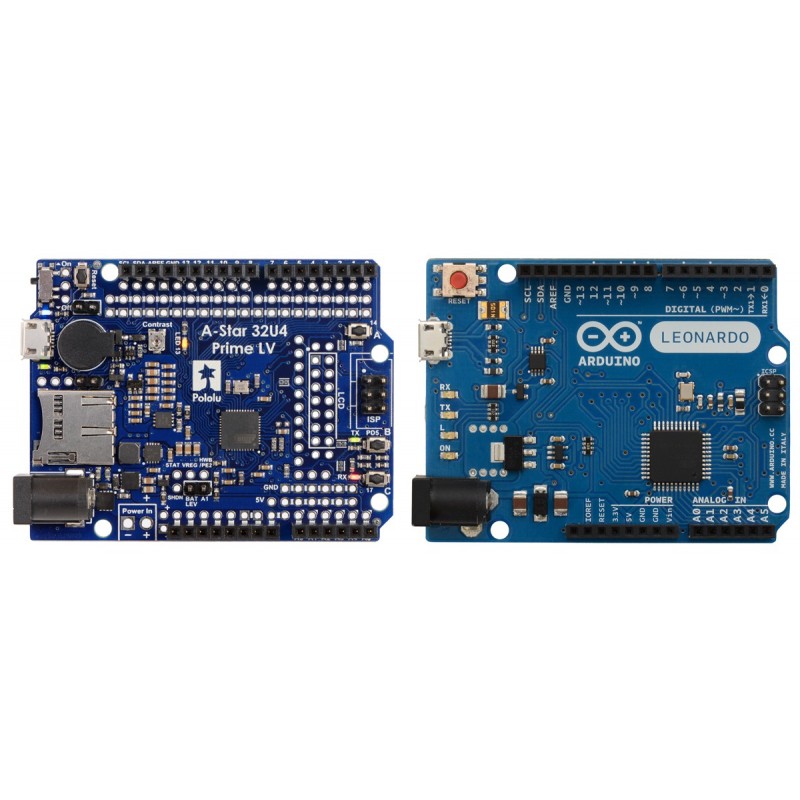

Pololu A-Star 32U4 Prime - це програмована базова плата на основі мікроконтролера AVR ATmega32U4. Плата була розроблена для сумісності з Arduino UNO R3 і Leonardo. Це також робить його сумісним з багатьма екранами Arduino, доступними на ринку.

A-Star 32U4 Prime має 26 контактів загального призначення (GPIO), 7 з яких можна використовувати як джерела ШІМ-сигналу, а 12 — як аналогові входи. Завдяки використовуваному мікроконтролеру ATmega32U4 ми можемо використовувати USB-роз’єм у повношвидкісному режимі як рідний порт, на відміну від аналогічних плат, у яких USB-порт виконує роль адаптера від USB до послідовного порту, найчастіше UART. Завдяки цьому ми можемо підключити USB-сумісні пристрої, такі як клавіатури чи комп’ютерні миші, до плати Pololu A-Star.

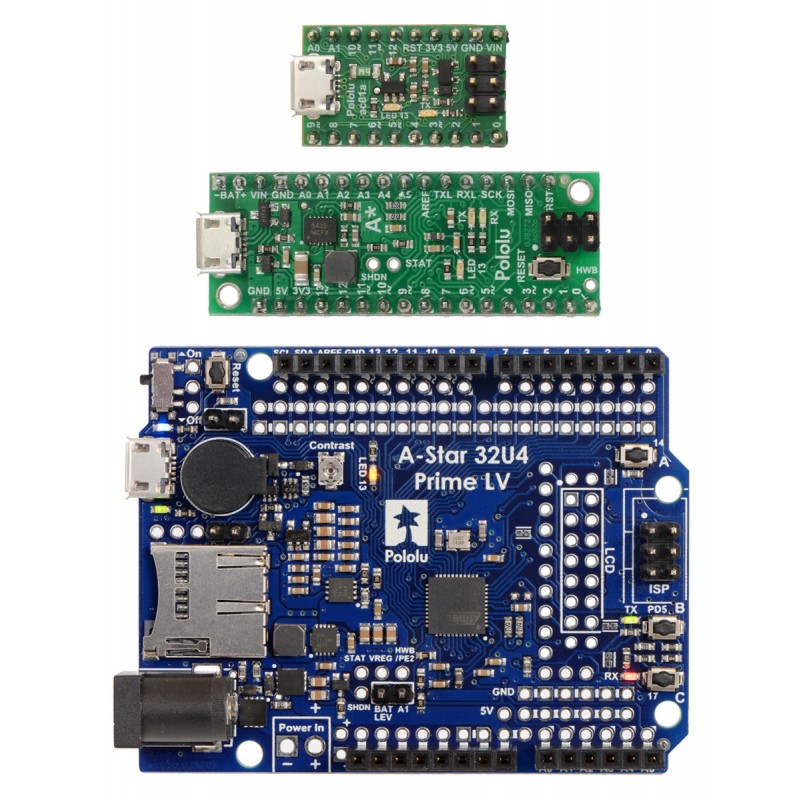

Плитка A-Star Prime доступна в багатьох варіантах. Основний поділ, однак, стосується використовуваних систем живлення. Версії з позначкою LV дозволяють живити їх від зовнішнього джерела напругою від 2,7 до 11,8 В. Версії SV, з іншого боку, можуть живитися від напруги 5-36 В. Крім того, для легшої ідентифікації плати LV позначені синьою паяльною маскою, тоді як плати SV позначені зеленою. В обох випадках як системи живлення використовувалися підвищувальні/понижувальні перетворювачі.

Увага!

Представлена версія не має розпаяного роз'єму microSD.

Властивості

• Мікроконтролер ATMega32U4 (32 КБ флеш-пам'яті, 2,5 КБ SRAM, 1 КБ EEPROM, власна повношвидкісна підтримка USB (при тактовій частоті 16 МГц зовнішнім генератором)
• Попередньо завантажений Arduino сумісний завантажувач (зовнішній програматор не потрібен)
• 26 контактів GPIO (включаючи 7 ШІМ і 12 аналогових входів)
• Крок шпильки: 2,54 мм
• Вбудований зумер
• 3 світлодіоди, підключені до GPIO
• 3 моностабільні кнопки, підключені до GPIO
• Кнопка скидання мікроконтролера
• Блок живлення на основі підвищувального/понижуючого перетворювача для НН-версії: 2,7-11,8 В
  • Доступне джерело живлення 5 В, 1,5 А
  • Доступне джерело живлення: 3,3 В, 300 мА
  • Захист від зворотного підключення зовнішнього джерела живлення
  • Джерело живлення дозволяє плавно перемикатися між зовнішнім живленням і живленням через USB. У той же час він забезпечує захист від перевантаження по струму.
• 6-контактний роз'єм ISP для зовнішнього програматора
