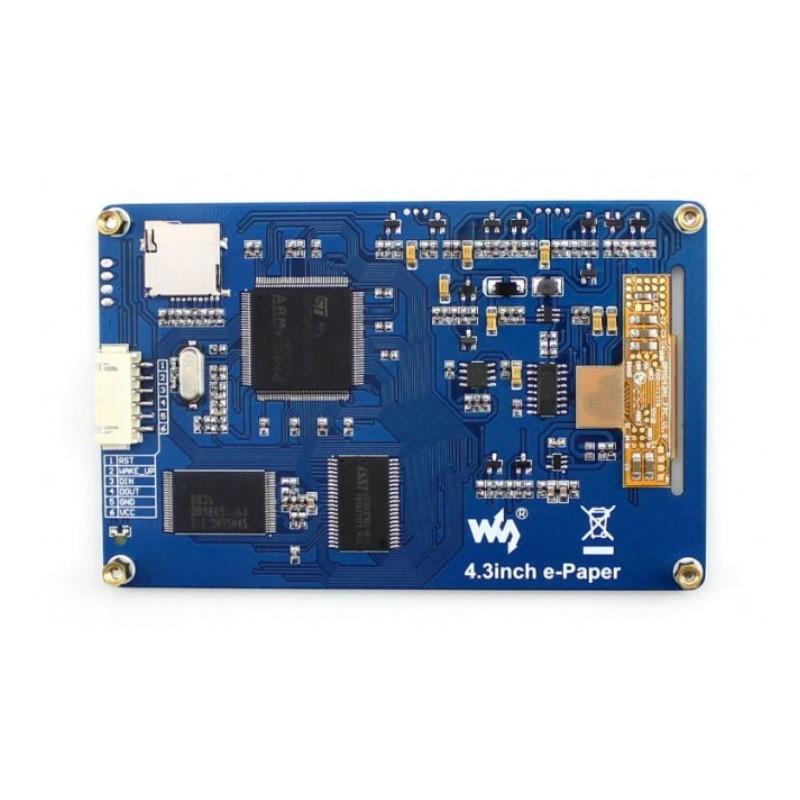

Модуль дисплею EPD 4,3" 800x600 з UART, 128 МБ NandFlash, низьке споживання, підтримка шрифтів, 118x85 мм

опис

Дисплейний модуль EPD з роздільною здатністю 800х600 пікселів і діагоналлю 4,3 дюйма. Завдяки інтерфейсу UART робота проста і не вимагає великої кількості ліній вводу/виводу. Модуль має вбудований мікроконтролер, 128 Мб пам'яті NandFlash і кардрідер microSD.

Властивості

• Дисплей EPD (електронний папір).
• Діагональ: 4,3 дюйма
• Роздільна здатність 800х600 пікселів
• Чотири рівні сірого
• Вміст залишається незмінним після відключення живлення
• Простота у використанні, можливість відображення будь-якого контенту (геометричні фігури, текст, фотографії) через UART
• Вбудована пам'ять NandFlash 128 МБ
• Час оновлення вмісту: приблизно 1,5 с
• Вбудовані бібліотеки шрифтів, підтримка шрифтів розміром 32, 48 і 64 точки (китайські GBK і англійські шрифти)
• Змінна швидкість передачі даних UART (швидкість передачі за замовчуванням: 115200 біт/с)
• Дуже низьке споживання струму (менше 5 мА в режимі сну)
• Програмне забезпечення для ПК доступне для прямого керування дисплеєм
• Сигнальний роз'єм:
• VCC: джерело живлення 3,3-5,5 В
• GND: земля
• DOUT: Лінія виведення послідовних даних
• DIN: послідовний рядок введення даних
• WAKE_UP: Лінія виведення модуля з режиму сну
• RST: Лінія обнулення
• Напруга живлення: 3,3-5 В
• Напруга сигналу шини: 3,3-5,5 В
• Розміри: 118 х 85 мм

В комплекті

• Дисплейний модуль 4,3".
• З'єднувальний кабель JST-XH - гніздо золоті
