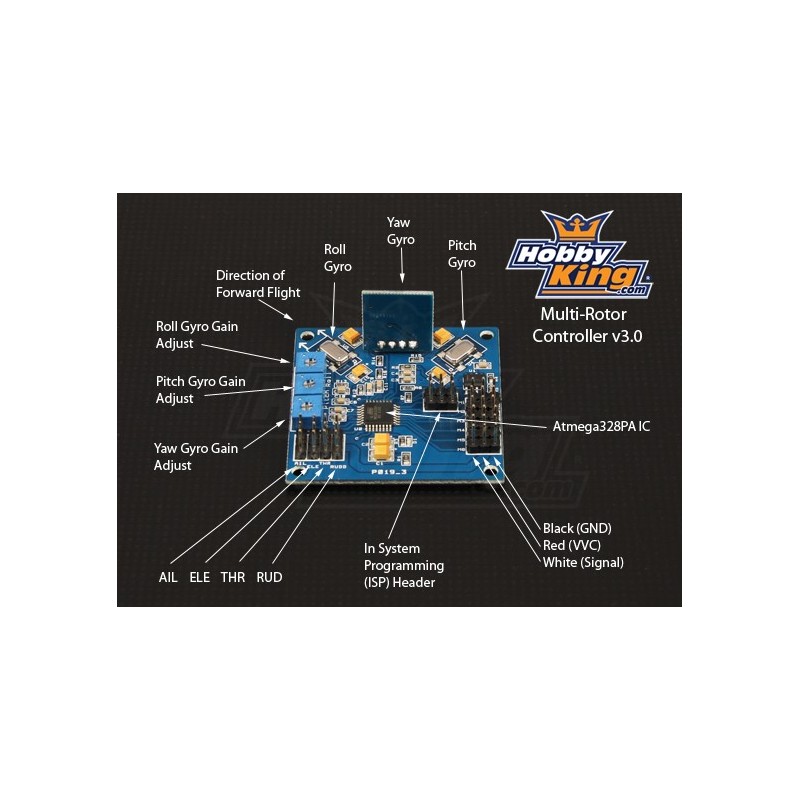

Плата керування багатороторним пристроєм HobbyKing V3.0 (Atmega328PA) 50,5x50,5x23,5 мм, 14,5 г, 3,3-5,5 В, гіроскоп Murata, для

Багатороторна плата HobbyKing V3.0 (Atmega328PA) (21977)

Заснована на популярній і вже добре підтримуваній платі управління KK, плата керування Hobbyking Multi-Rotor приносить безумство Multi-Rotor у маси завдяки своїм проривам у якості та ціні!

Плата керування HobbyKing Multi-Rotor використовує японські п’єзогіроскопи Murata, які менш чутливі до вібрації, ніж гіроскопи типу SMD, а також оснащені найсучаснішою технологією SMT для забезпечення якості. Ця плата також використовує програмовану користувачем мікросхему Atmega328PA.

характеристики
розмір:50,5 мм x 50,5 мм x 23,5 мм
вага:14,5 грам
IC:Atmega328PA
Гіроскоп:Мурата П'єзо
Вхідна напруга:3,3-5,5 В
Сигнал із приймача:1520us (4 канали)
Сигнал до ESC:1520 нас

Ви запитаєте, що таке багатороторна плата керування?

Контролер HobbyKing Multi-Rotor — це плата керування польотом для багатороторних літаків (трикоптерів, квадрокоптерів, гекскоптерів). Його призначення - стабілізація літака під час польоту. Для цього він отримує сигнал від трьох бортових гіроскопів (крену, тангажу та повороту), а потім передає сигнал на мікросхему Atmega328PA. Потім мікросхема Atmega328PA обробляє ці сигнали відповідно до встановленого користувачем програмного забезпечення та передає сигнали керування встановленим електронним контролерам швидкості (ESC). Ці сигнали вказують ESC виконувати точне налаштування швидкості обертання двигунів, що, у свою чергу, стабілізує ваше судно з декількома гвинтами.

Плата керування HobbyKing Multi-Rotor також використовує сигнали від приймача вашої радіосистеми (Rx) і передає ці сигнали на мікросхему Atmega328PA через входи ail, ele, thr і rud. Після обробки цієї інформації IC надсилає різні сигнали до (ESC), які, у свою чергу, регулюють швидкість обертання кожного двигуна, щоб викликати контрольований політ (вгору, вниз, назад, вперед, ліворуч, праворуч, поворот).

ПРОДУКТID: 9171000011
