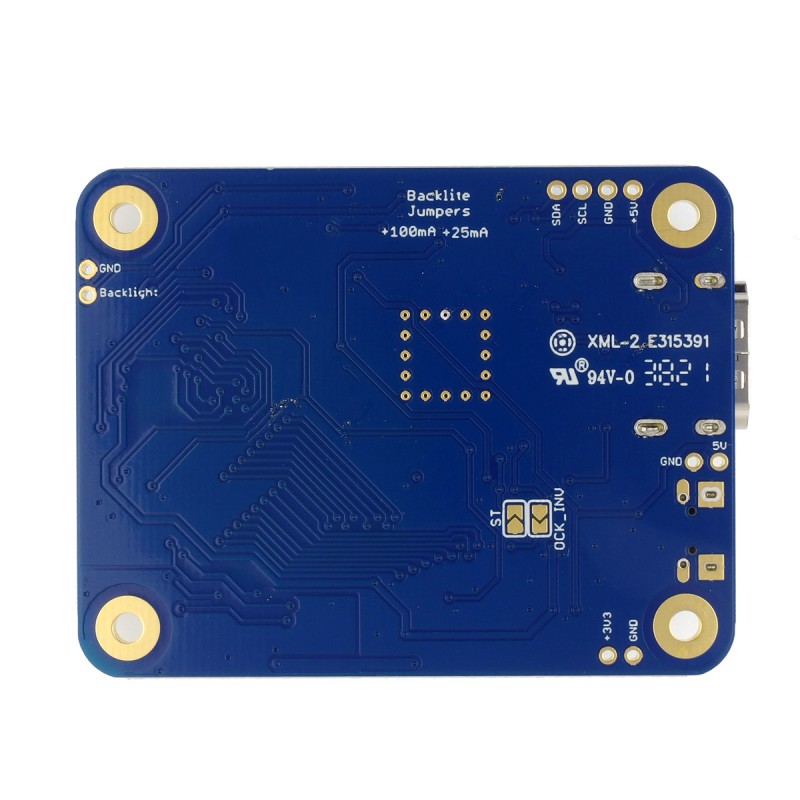

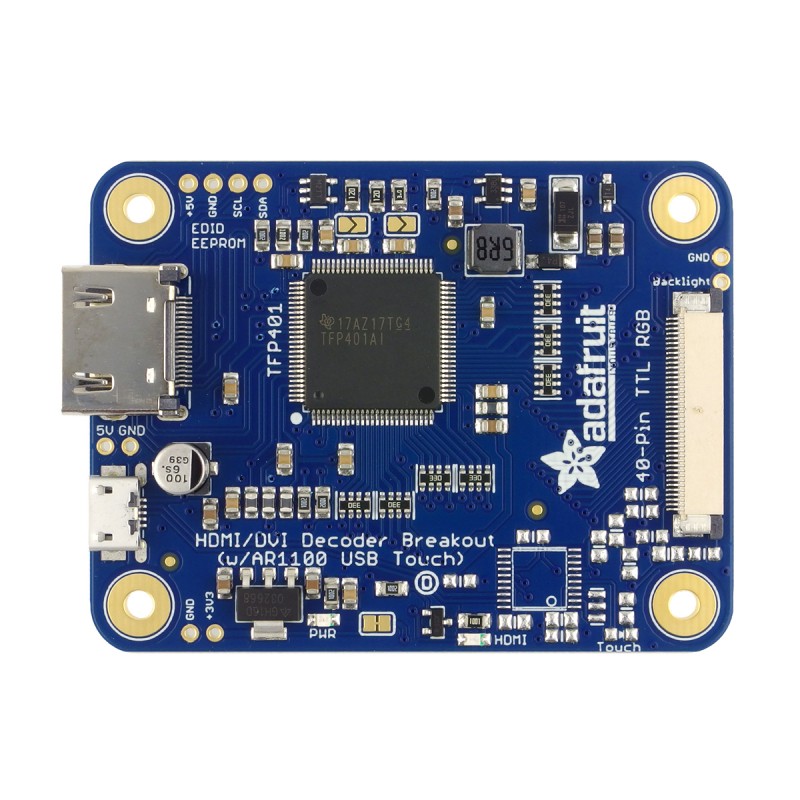

РК-контролер TFP401 для матриць до 1080p, DVI/HDMI, 5 В, 51x68x8.5 мм, керування підсвічуванням, USB живлення

опис

Контролер дисплея заснований на чіпі TFP401 від Texas Instrument. Дозволяє підключати РК-матриці з роздільною здатністю до 1080p і WUXGA з 24-бітним піксельним форматом запису кольору. Драйвер підтримує технологію True-Color. Система дозволяє керувати підсвічуванням екрану, керуючи сигналом ШІМ.

Для системи контролера потрібен зовнішній джерело живлення, підключений до порту microUSB на друкованій платі. Живлення модуля контролера можна взяти від USB-інтерфейсу комп'ютера або, якщо підсвічування матриці споживає більше струму, слід зменшити споживання струму, зменшивши яскравість підсвічування або використовуючи USB-блок живлення. Представлена версія контролера не підтримує роботу матриць з сенсорними панелями, підключеними через USB.

Чіп TFP401 не містить відеоскейлера, а значить, не буде коректно відображати зображення на матрицях з нестандартним дозволом.

Властивості

• LCD контролер
• Вхідний інтерфейс: DVI/HDMI (без підтримки HDCP)
• Вихідний інтерфейс: TTL 40-контактний RGB24
• Максимальна роздільна здатність підключаються матриць: 1080p/WUXGA
• Напруга живлення: 5 В (живлення від USB або від USB)
• Розміри: 51 мм x 68 мм x 8,5 мм
• Вага: 18,5 г
