Звуковий детектор - Мікрофон - SparkFun SEN-12642

Опис продукту: Детектор звуку - мікрофон - SparkFun

Звуковий детектор працює від напруги від 3,5 до 5,5 В. Модуль простий у використанні та має три незалежні вихідні сигнали: аналоговий (Gate), цифровий (Envelope) та аудіовихід. Плата містить підсилювач сигналу rail-to-rail — мікросхему LMV324.

Відео

Відео, створене SparkFun, яке демонструє можливості продукту.

Підключення

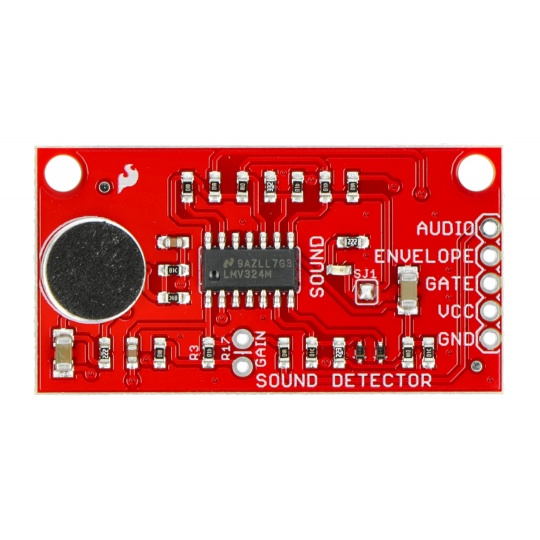

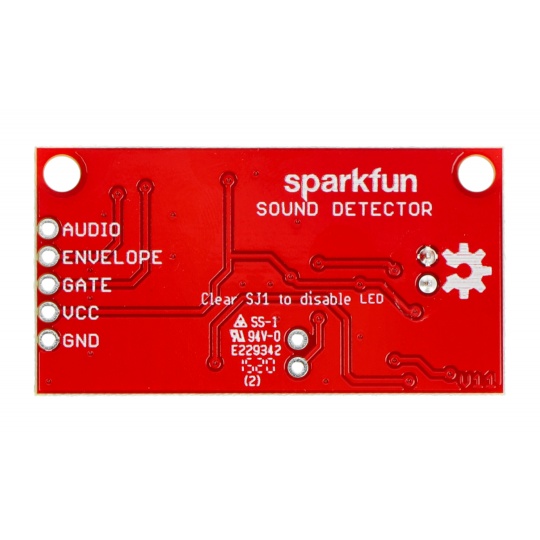

Модуль має п'ять контактів: живлення VCC і GND, до яких необхідно підключити напругу 3,5 В - 5 В, і три вихідних роз'єми: Gate, Audio і Envelope, опис яких наведено нижче.

Виведення конвертадозволяє вимірювати амплітуду звукового сигналу, це аналоговий вихід, який слід підключати до аналогового входу будь-якого мікроконтролера, оснащеного аналого-цифровим перетворювачем, включаючи аналогові контакти Arduino.

Виведення ворітдозволяє виявити перевищення попередньо встановленого порогу амплітуди сигналу. Це цифровий вихід, підключений до будь-якого цифрового виходу/входу. Про перевищення порогу також сигналізує світлодіод на платі.

Чутливість модуля регулюється припаюванням резистора R17. За замовчуванням він встановлений на 100 кОм (посилення 40 дБ) через резистор R3, включений у схему. Детальну інформацію зі зразками таблиць можна знайти на веб-сайті SparkFun.

Аудіовихід  це аналоговий звуковий сигнал, який можна підключити, наприклад, до навушників або колонок.

Технічні характеристики звукового детектора

• Напруга живлення: від 3,5 В до 5,5 В
• Три шпильки:
• analog Envelope - дозволяє вимірювати амплітуду сигналу
• digital Gate - сигналізація про перевищення заданого рівня
• аудіовихід
• Два монтажних отвори діаметром 3 мм
• Розміри модуля: 44 x 23 мм
