Опис продукту: Набір для розробки NFC - STM32 ST25R3911B - Waveshare 17623
Набір для розробки NFCна основіSTM32Мікроконтролер ST25R3911B з контролером AT32F413RCT7 таДисплей СВІТЛОДІОДНИЙ ДИСПЛЕЙпрограмовані клавіші таспільні інтерфейси. Він ідеально підходить для вивчення NFC-комунікації та створення проектів, заснованих на цьому способі зв'язку. Він підтримуєКілька протоколів NFCз максимальною вихідною потужністю до1,4 Wі функція ємнісного пробудженняз низьким струмом. Він добре підходить для застосувань, що вимагають високої радіочастотної продуктивності і низького енергоспоживання, таких як контроль доступу, продаж квитків, промисловість, медицина і т.д.
Основні особливості набору для розробки NFC
- Підтримка декількох протоколів: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa.
- Диференціальна конструкція антени, вихідна потужність до 1,4 Вт, більша дальність виявлення.
- Вбудований ємнісний датчик з низьким енергоспоживанням, забезпечує ємнісне пробудження, виявляє картки поблизу без активації магнітного поля зчитувача.
- Контролер AT32F413RCT7, простий у вивченні, розширенні, не потребує зовнішнього контролера.
- 1,3-дюймовий OLED-дисплей.
- Вбудована SRAM, додатковий простір для внутрішньої оперативної пам'яті.
- Слот для карт пам'яті MicroSD для зберігання даних, переданих за допомогою NFC.
- 4 кнопки, 2 світлодіодні індикатори стану користувача, зручні для налагодження.
- Інтерфейс налагодження UART, кабель вводу-виводу для підключення інших периферійних пристроїв.
- Акриловий корпус для захисту від пилу.

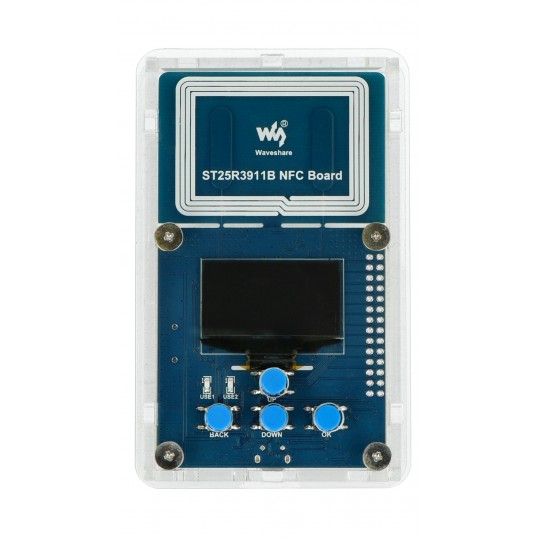

Набір для розробки NFC від Waveshare.

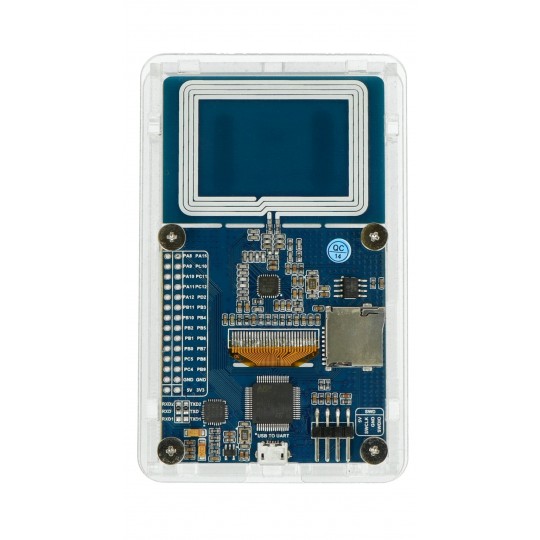

Розміщення компонентів на платі.
Макет друкованої плати
- AT32F413RCT7
- ST25R3911B: мікросхема NFC
- 23LC1024: SRAM, 1 Мб
- CP2102: Перетворювач USB в UART для усунення несправностей
- SPX3819: стабілізатор напруги 3,3 В
- 1,3-дюймовий OLED-дисплей: білий напис, 128x64 пікселів, контролер SH1106
- 4x кнопки користувача
- 2x світлодіоди
- Невикористані виводи мікроконтролера
- З'єднання USB - UART
- Слот для картки MicroSD
- Інтерфейс програмування SWD
- Індуктивність NFC
- Перемичка конфігурації UART:
RXD: за замовчуванням підключено до RXD2, перемикається на RXD1 через резистор 0Ω
TXD: за замовчуванням підключено до TXD2, перемикається на TXD1 через резистор 0Ω
Технічні характеристики NFC Development Kit
- NFC-чіп: ST25R3911B
- Мікроконтролер: AT32F413RCT7
- Ядро: ARM Cortex M4F 32-біт
- Робоча частота: 200 МГц
- Робоча напруга: від 2 В до 3,6 В
- Корпус: LQFP64
- Пам'ять: 256 kB Flash, 160 kB SRAM
- Інтерфейси: 2x SPI, 5x USART, 2x I2C, 2x CAN, 1x USB, 1x SDIO
- AD / DA перетворювач: 2x AD (12-розрядний, 16-канальний)
- Напруга живлення: 5 В
- Робоча напруга: 3,3 В
- Робоча частота: 1,4 Вт
- Інтерфейс зв'язку: SPI
- Підтримувані протоколи:
- ISO18092 (NFCIP-1) активний P2P
- ISO14443A, ISO14443B та FeliCa
- ISO15693
- Інші нестандартні протоколи (наприклад, MIFARE Classic)
- Розміри: 105,5 x 66 x 17,6 мм

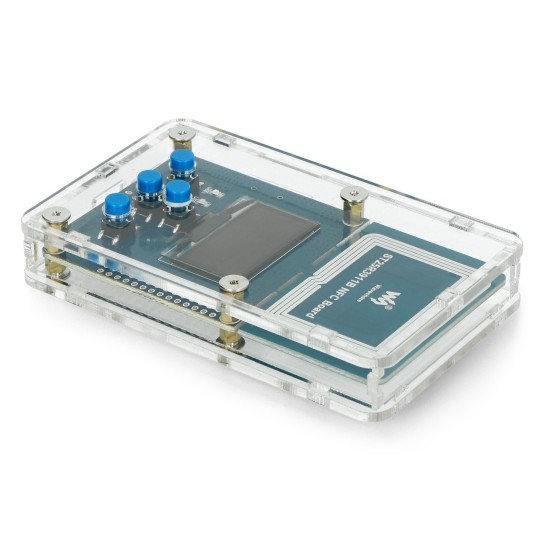

Набір для розробки NFC ST25R3911 в акриловому корпусі.Отзывы о товаре
