Плата CM4 Maker Board для Raspberry Pi 4, 104x110 мм, 7-18, USB-C, Gigabit Ethernet, GPIO, RTC, M.2, microSD, для розробників
3 504 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 810701336
Опис продукту: CM4 Maker Board - базова плата для Raspberry Pi CM4 - Cytron V-MAKER-CM4
CM4Maker Boardце базова плата, призначена для Raspberry PiОбчислювальний модуль 4був розроблений. Він дозволяє підключати інтерфейси модуля, такі як USB 2.0, Ethernet, HDMI, DSI, CSI, до відповідних портів. Він також має виводи GPIO, які надають можливістьНакладки Pi HATа додаткові кнопки, світлодіоди та з'єднання I2C або SPI полегшують експерименти. Завдяки підключенню дляПривід M.2і портом для карт пам'яті microSD, нам не потрібно турбуватися про те, чи вистачить нашому модулю внутрішньої пам'яті. Виробник також пропонуєМікросхема RTCНе забудьте про PCF85063A з власним роз'ємом для підключення акумулятора. Живлення здійснюється через розетку постійного струму з напругою від 7 до 18 В або черезUSB Type Cз напругою 5 В.
CM4 Maker Board - базова плата для Raspberry Pi CM4 - Cytron V-MAKER-CM4
Що таке обчислювальний модуль Raspberry Pi?
Raspberry Pi Compute Module 4 - це мініатюрна версія одноплатного комп'ютера Raspberry Pi 4B. Він базується на чотирьохядерному процесорі Broadcom BCM2711 Cortex-A72 з тактовою частотою 1,5 ГГц. Існують різні версії з різним об'ємом оперативної пам'яті (1 ГБ, 2 ГБ, 4 ГБ або 8 ГБ) і внутрішньої пам'яті eMMC (без внутрішньої пам'яті, 8 ГБ, 16 ГБ або 32 ГБ). Також є варіанти, оснащені модулями бездротового зв'язку WiFi 2,4 ГГц, 5,0 ГГц і Bluetooth 5.0, BLE.
Raspberry Pi CM4 призначена для монтажу на базові плати і тому не має роз'ємів для реалізованих інтерфейсів, таких як USB або Ethernet.
Основні особливості CM4 Maker Board
- КількаПризначення виводів - плата має призначення виводів для поширених інтерфейсів, відомих з ПК, а також для з'єднань Grove або GPIO, які сумісні з накладками HAT.
- M.2 і порти для карт пам'яті microSD- Вони дозволяють використовувати модулі CM4 без вбудованої пам'яті eMMC і використовувати зовнішні накопичувачі.
- Додаткові кнопки та світлодіоди- У поєднанні з GPIO-з'єднаннями та інтерфейсами, такими як I2C, SPI, UART, вони полегшують розробникам експерименти і розширюють можливості плати.
- Вбудована мікросхема RTC- PCF85063A - модуль реального часу може продовжувати вимірювання часу, навіть якщо зовнішнє живлення переривається, завдяки батареї CR2032.
- Два варіанти живлення- Широкий діапазон вхідних напруг на роз'ємі постійного струму (від 7 до 18 В) і USB типу C (5 В) дозволяє легко підібрати джерело живлення для модуля.
- Перемикач завантаження- забезпечує простий спосіб завантаження операційної системи до пам'яті eMMC, вбудованої в Обчислювальний модуль 4.
На нижньому боці дошки є місце для підпису.
CM4 Maker Board оснащена багатьма корисними роз'ємами.

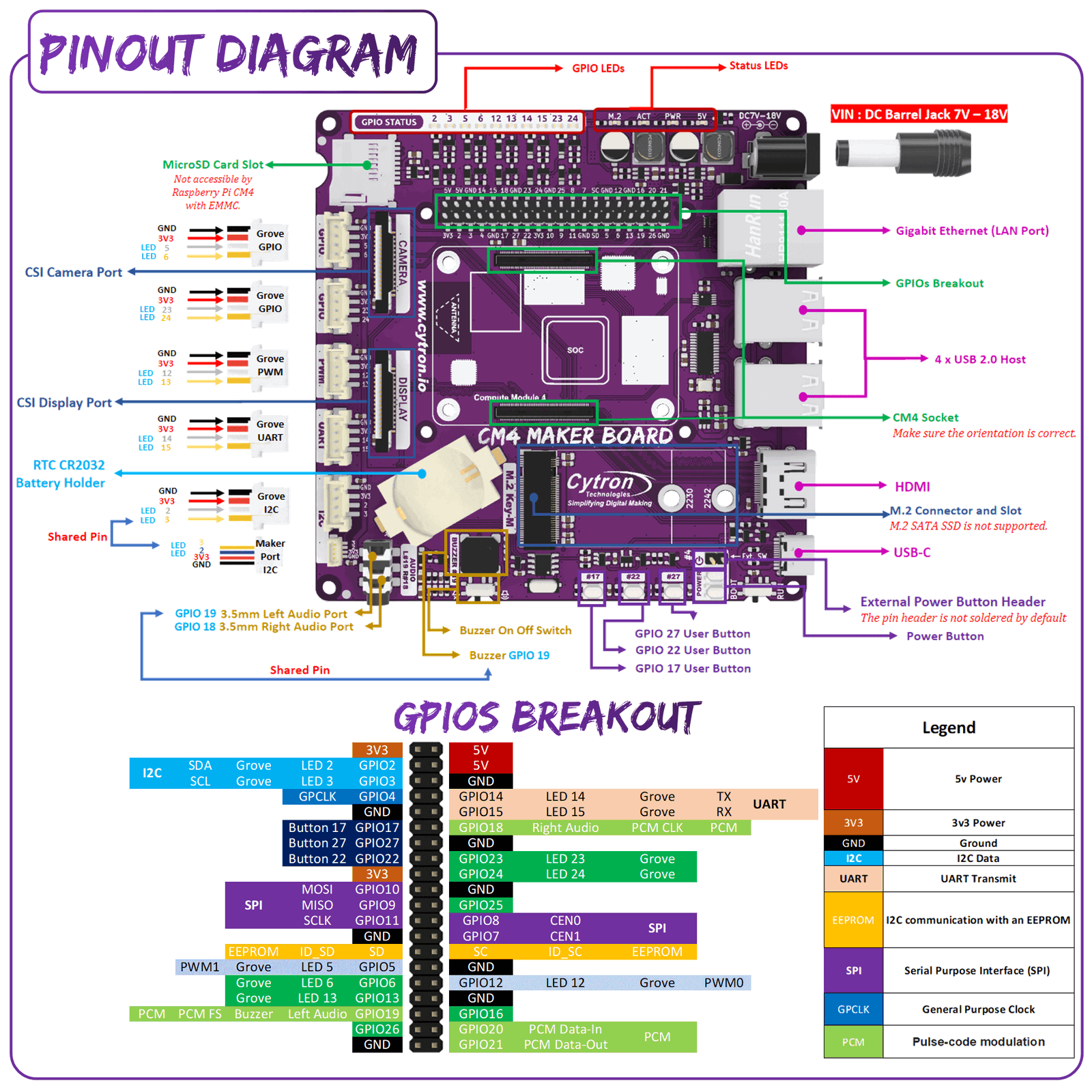

Найважливіші призначення виводів на платі CM4 Maker Board
- Гігабітний Ethernet (підключення до локальної мережі)
- 4 x USB 2.0 типу A
- HDMI
- USB тип C - може також використовуватися для живлення
- Розетка постійного струму - від 7 В до 18 В
- M.2 - для накопичувачів і плат розширення
- 5 x з'єднання Grove
- З'єднання CSI і DSI - для камери та дисплея
- Аудіороз'єм 3,5 мм
- Слот для картки MicroSD
- З'єднання GPIO - сумісні з Raspberry Pi HAT
| Технічні характеристики CM4 Maker Board | |
|---|---|
| Мета | Обчислювальний модуль Raspberry Pi 4 |
| Електроживлення | Розетка постійного струму: від 7 В до 18 В USB тип C: 5 В |
| Ключі. | 3 x доступні користувачеві кнопки Перемикач BOOT Кнопка живлення |
| Світлодіоди | 10 x GPIO LED 4 x світлодіодний індикатор стану |
| Додаткові функції | Вбудований зумер |
| Мікросхема RTC | PCF85063 |
| Батарея RTC | Підключення батарейки CR2032 |
| Розміри картки | 104 x 110 мм |
| Збірка | 4 монтажних отвори |
Доступні підключення | |
| Підключення камери | CSI. |
| Відео | DSI - підключення дисплея HDMI - повний розмір |
| Аудіо | Гніздо 3,5 мм |
| Карти пам'яті | microSD |
| Пам'ять | Підключення M.2 |
| З'єднання з гаєм | 2 x GPIO 1 x ШІМ 1 x UART 1 x I2C |
| Підключення виробника | 4-контактне з'єднання JST-SH |
| USB | 1 x USB 2.0 - тип C 4 x USB 2.0 - тип A |
| Нетворкінг | Підключення Gigabit Ethernet - RJ45 |
| Виходи GPIO | Сумісність з накладками Pi HAT |
- Ціна: 3 504 ₴
