D36V50F12 - понижувальний перетворювач 12V 4.5A - Pololu 4095
2 832 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1878279003
Опис продукту: D36V50F12 - понижувальний перетворювач 12 В 6,5 А
Конвертерпониженняпро вихідну напругу12 травня, працює на вхідній напрузі в діапазоні13,3 Ввниз50 ВМаксимумпоточний коефіцієнт корисної діїстановить від 2,3 А до 6,5 А. Модуль має широкий діапазон вхідної напруги від 13,3 В до 50 В, мінімальне значення залежить від напруги. Перетворювачі оснащені захистом від перенапруги до 40 В, захистом від зниженої та підвищеної вихідної напруги, а також захистом від перевантаження по струму та короткого замикання. Роз'єми також позначені на платі. Модуль можна підключити до макетної плати та за допомогою проводів.
або припаяні до спеціальної друкованої плати.
Наша пропозиція також включає інші перетворювачі з цієї серії:
- Pololu D36V50F3 - 3,3 В / 9,5 А,
- Pololu D36V50F5 - 5 В / 8 А,
- Pololu D36V50F6 - 6 В / 8 А
- Pololu D36V50F7 - 7,5 В / 7 А,
- Pololu D36V50F9 - 9V / 7A

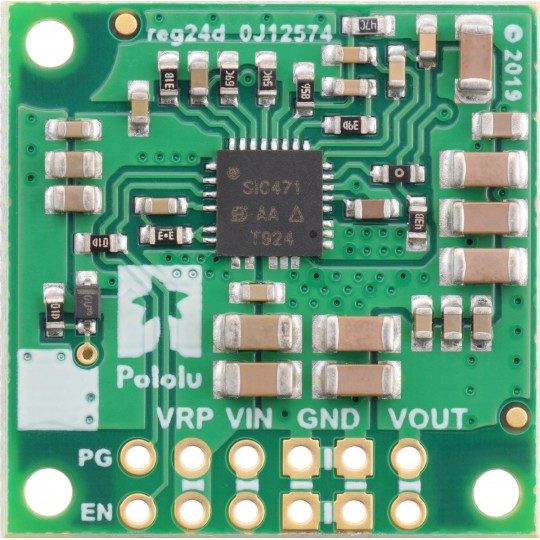

Розпіновки перетворювача D36V50F12
| Контакти | Опис |
|---|---|
| ВИХІД | Вихідна напруга. |
| ЗЕМЛЯ | Масовий потенціал. |
| VIN-код | Вхідна напруга. |
| ВРП | Забезпечує доступ до вхідної напруги, коли активовано захист від зворотної напруги. Може використовуватися як вихід для живлення інших пристроїв або як VIN для обходу захисту від зворотної напруги. |
| EN | Перетворювач можна ввімкнути, зменшивши напругу на виводі EN нижче 1,2 В, і вивести з цього стану, збільшивши напругу на виводі EN вище 1,35 В. |
| ПГ | Power Good (харчування добре) – вихід з відкритим стоком, який переходить у низький рівень, коли вихідна напруга збільшується більш ніж на 20% та зменшується більш ніж на 10%. |
Напруга падіння в окремих версіях системи D36V50Fx.
Напруга відсіювання
ПараметрDВимкнення напругиeцеобов'язковийдля правильної роботи перетворювача, мінімальна різниця між вхідною та вихідною напругою. Наприклад, якщо падіння напруги становить 1 В, а вихідна напруга, яку ми хочемо отримати, становить 5 В, напруга живлення повинна бути вищою за 6 В. На графіках нижче показано значення напруги падіння для перетворювачівD36V50Fx.
Ефективність системи
ККД перетворювача – це відношення вихідної потужності до вхідної. Це надзвичайно важливий параметр під час роботи з портативними джерелами енергії, такими якбатареїiбатареїде важливий час роботи на одному циклі заряджання. Наведені нижче графіки ілюструють параметр ефективності в системах цієї серіїD36V50Fx.
Ефективність систем D36V50Fx.
Максимальний вихідний струм.
Вихідний струм
Максимальний вихідний струм змінюється залежно відвхідна напругаі такі фактори, яктемпература навколишнього середовища,потік повітряіпоглинання теплаНа графіках нижче показано максимальні вихідні струми перетворювачів D36V50F1x за кімнатної температури, у спокійному повітрі та без додаткових радіаторів.

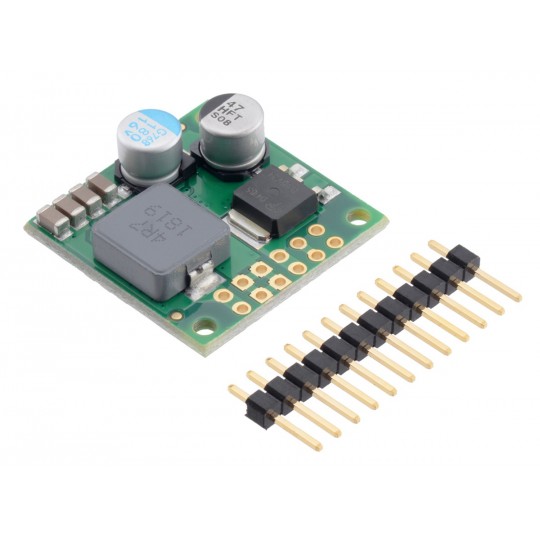

Комплект включає
- Понижувальні перетворювачі Pololu D36V50F12
- Роз'єми Goldpin для контактів
Струм спокою
Це струм, який система використовує лише дляджерело живленняГрафік нижче показує струм спокою для всіх пристроїв серії D36V50F1x. Вивід EN можна встановити на низький рівень, що дозволить перетворювачам перейти в стан низького енергоспоживання.
Специфікація
- Вхідна напруга: від 13,3 В до 50 В
- Вихідна напруга: 12 В
- Вихідний струм:від 2,3 до 6,5 А
- Безперервний струм: 4,5 А
- Розміри (без роз'ємів): 25 x 25 x 9 мм
- Вага (без роз'ємів): 7 г
Графік показує струм спокою для всіх пристроїв серії D36V50F1x.
| Основні атрибути | |
|---|---|
| Виробник | A+ |
| Висота | 9 мм |
| Довжина | 25 мм |
| Ширина | 25 мм |
| Користувальницькі характеристики | |
| Вихідна напруга | 12,0 В |
| Вихідна напруга від | 12,0 В |
| Напруга живлення від | 13,3 В |
| Номінальна вихідна напруга | 12,0 В |
| Подавайте напругу на | 50,0 В |
| Стабілізатор — Тип | крок вниз |
| Вага паковання | 0,009 кг |
| Висота паковання | 5,9 см |
| глибина паковання | 0,9 см |
| Ширина паковання | 8,2 см |
