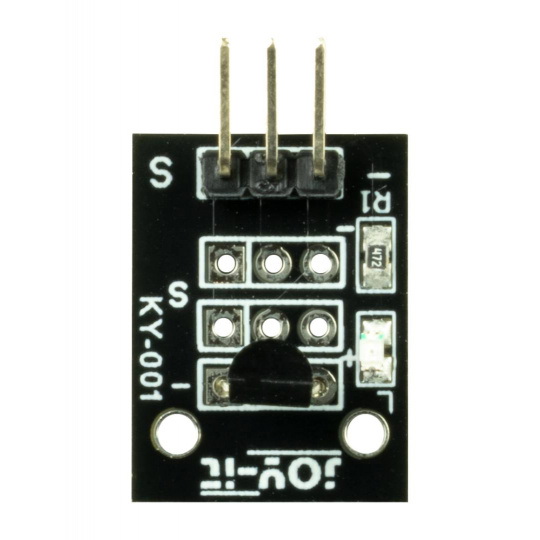

Цифровой 1-проводной датчик температуры DS18B20 - Joy-IT KY-001

Описание товара: Цифровой 1-проводной датчик температуры DS18B20 - Joy-IT KY-001

KY-001 — это компактныйтемпературный модульОснащен популярным цифровым датчиком DS18B20, обеспечивающим точное и стабильное измерение температуры. Датчик имеет разрешение от 9 до 12 бит и точность.±0,5°Св диапазоне от -10°C до 85°C. Благодаря использованию автобуса.1-проводнойК одной линии передачи данных можно подключить несколько датчиков, а уникальный 64-битный идентификатор каждого модуля позволяет осуществлять индивидуальное распознавание внутри системы. Питание модуля может осуществляться от3,3 ВОн подходит как для простых образовательных проектов, так и для более сложных систем мониторинга температуры, автоматизации зданий и решений для «умного дома». Его небольшой размер облегчает интеграцию с прототипами устройств и встроенными системами.

Цифровой 1-проводной датчик температуры DS18B20 - Joy-IT KY-001.

Модуль оснащен тремя основными контактами.

Основные характеристики модуля KY-001

• микросхема DS18B20Цифровой датчик температуры, обеспечивающий стабильное и точное измерение.
• Однопроводная связь: передача данных с использованием всего одной сигнальной линии
• Диапазон измерений от -55°C до 125°C: способность работать в широком диапазоне температур
• Разрешение от 9 до 12 битвозможность получения очень точных результатов измерений
• Точность ±0,5°CВысокая точность в диапазоне температур от -10°C до 85°C.
• Уникальный 64-битный адрес: поддержка нескольких датчиков на одной шине
• Компактный дизайнНебольшие габариты облегчают установку в электронные устройства.
• Низкое рабочее напряжение 3,3 Всовместимость с популярными встроенными платформами

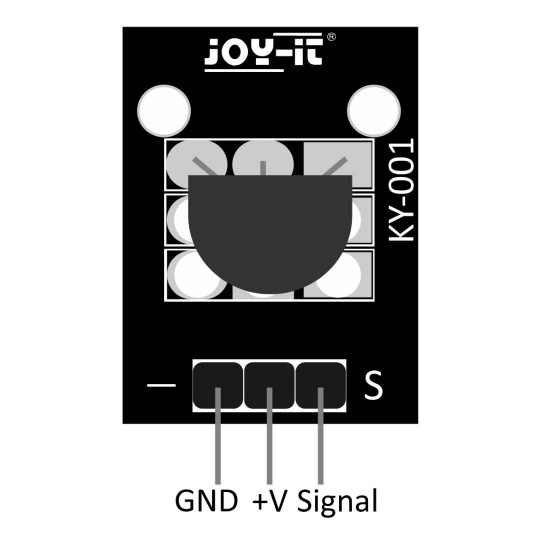

Распиновка и соединения датчика KY-001

Модуль KY-001 оснащен тремя основными контактами для быстрого подключения к микроконтроллеру или одноплатному компьютеру.Сигналотвечает за связь по шине 1-Wire, а контакты+ВiНДиспользуются для питания модуля. Благодаря простой настройке подключение датчика к платформам Arduino или Raspberry Pi происходит быстро и удобно даже для начинающих пользователей.также может работать в режиме паразитного питанияВ этом случае питание подается непосредственно от линии передачи данных. Это решениепозволяет ограничить количество кабелей в проекте.и облегчает интеграцию в более сложные измерительные системы.

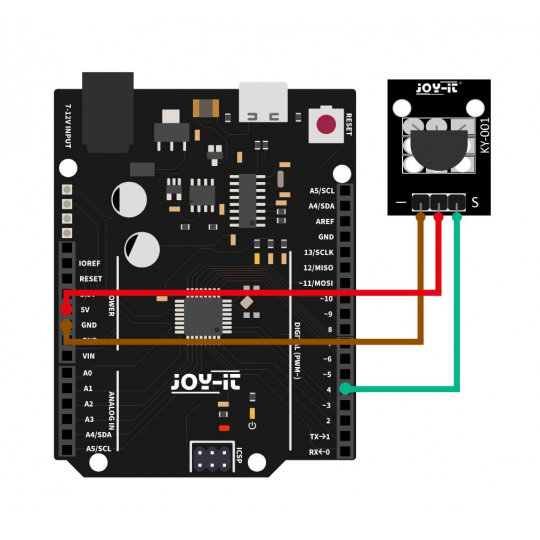

Схема подключения Arduino.

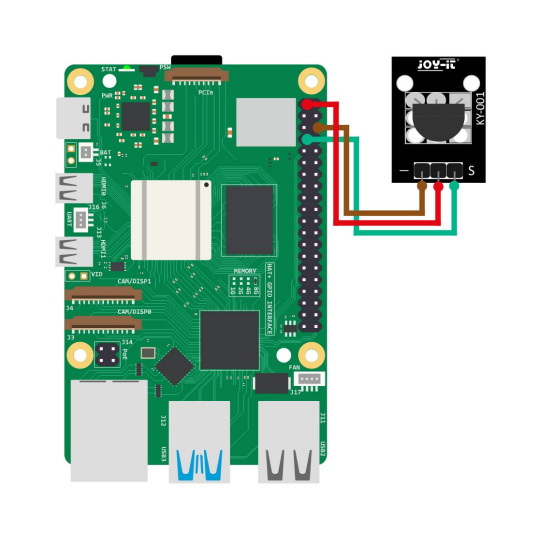

Датчик совместим с платформами Arduino, Raspberry Pi, Raspberry Pi Pico и BBC micro:bit.

Совместимость и программирование датчика DS18B20

Датчик KY-001 совместим с популярными платформами разработки, такими как...Arduino, Raspberry Pi, Raspberry Pi Pico и BBC micro:bitБлагодаря использованию стандартной шины 1-Wire, модуль легко интегрируется в проекты IoT, системы домашней автоматизации, метеостанции и системы мониторинга температуры. Программирование датчика очень простое благодаря широкому спектру доступных библиотек.Среды разработки Arduino IDE и системы LinuxПроизводитель предоставляет примеры кода для Arduino и Raspberry Pi, использующие библиотеки OneWire и DallasTemperature. Возможность подключения нескольких датчиков к одной шине делает модуль идеальным для создания сложных измерительных систем.

Технические характеристики KY-001

• Микросхема: DS18B20
• Протокол связи: 1-Wire
• Разрешение измерения: от 9 до 12 бит.
• Диапазон измерения: от -55°C до 125°C
• Точность измерения: ±0,5°C в диапазоне от -10°C до 85°C.
• Рабочее напряжение: 3,3 В
• Совместимость: Raspberry Pi, Arduino, BBC micro:bit, Raspberry Pi Pico
• Паразитный режим питания: да
• Размеры: 15 x 25 x 8 мм
• Вес: 1 г

Содержимое набора

• 1x Датчик температуры KY-001

Благодаря компактным размерам и простоте взаимодействия, модуль подходит для образовательных проектов и разработок на базе Arduino и Raspberry Pi.
