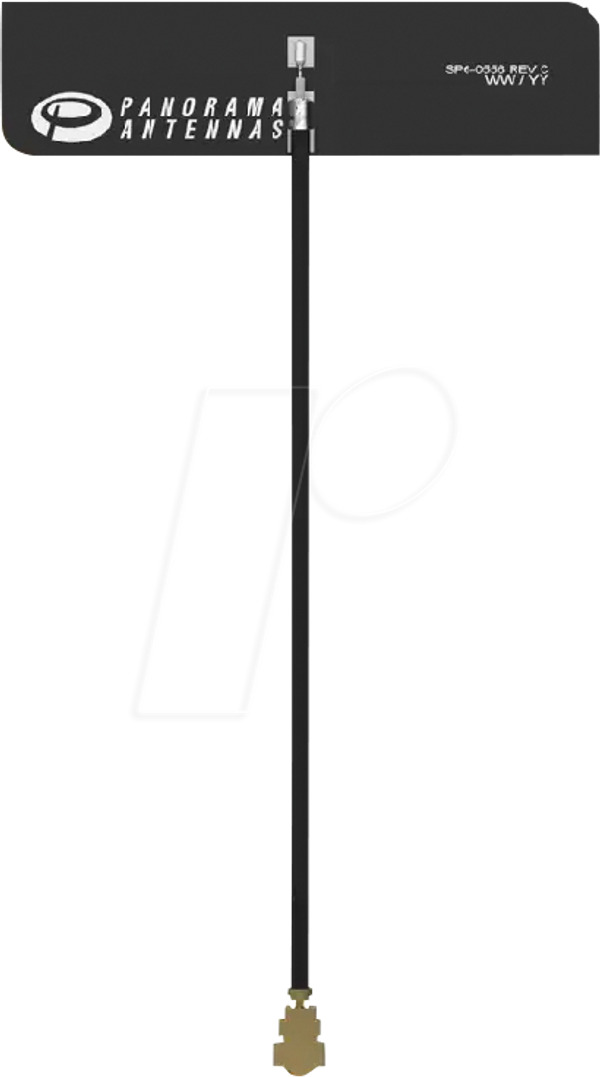

Встроенная Wi-Fi-антенна, 2400–7125 МГц, Wi-Fi 6E/7, 5 см

TFD-24-58-72-005UFL

Вбудована антена 2400 - 2485/5150 - 7125 МГц

TFD-24-58-72-005UFL — це компактна, високопродуктивна вбудована антена SiSo для Wi-Fi 6e / Wi-Fi 7 з діапазоном частот від 2,4 ГГц до 7,125 ГГц. Вона була спеціально розроблена для компактної інтеграції в промислові та професійні вбудовані додатки та ідеально підходить для маршрутизаторів, шлюзів, пристроїв Інтернету речей та компактних комунікаційних модулів.

Гнучка дипольна структура FPCB розроблена незалежно від заземлення та дозволяє легко монтувати її на непровідних поверхнях за допомогою інтегрованого високопродуктивного клейкого шару. Антена постачається з інтегрованим коаксіальним кабелем C113 (1,13 мм) та кутовим роз'ємом UFL і підтримує компактні конструкції пристроїв з надійною роботою.

Електричні характеристики:

• Діапазон частот: 2400 - 2485 МГц / 5150 - 7125 МГц
• Підтримувані технології: Wi-Fi 6e / Wi-Fi 7
• Коефіцієнт посилення: до 2,9 дБі (2,4 ГГц), до 5,9 дБі (5-7 ГГц)
• ККД: до 80% (2,4 ГГц), до 65% (5-7 ГГц)
• Діаграма випромінювання: всеспрямована
• Поляризація: Вертикальна
• VSWR:< 2:1
• Імпеданс: 50 Ом
• Максимальна вхідна потужність: 5 Вт

Механічні характеристики:

• Розміри: Довжина 35 мм, Ширина 9 мм, Товщина 1,1 мм
• Матеріал: Гнучка структура друкованої плати з клейкою основою
• Робоча температура: від -40 °C до +80 °C
• Інформація про встановлення:
• Монтаж: Самоклеючий монтаж на непровідних поверхнях

Специфікації підключення:

• Тип кабелю: C113
• Діаметр кабелю: 1,13 мм
• Довжина кабелю: 50 мм
• Роз'єм: Кутовий роз'єм UFL

Особливості
TFD-24-58-72-005UFL поєднує компактний дизайн з високою ефективністю у всіх діапазонах Wi-Fi 2,4 ГГц, 5 ГГц та 6 ГГц. Його конструкція, незалежна від заземлення, спрощує інтеграцію в широкий спектр концепцій корпусів та забезпечує стабільне широкосмугове покриття Wi-Fi з мінімальними вимогами до простору.
