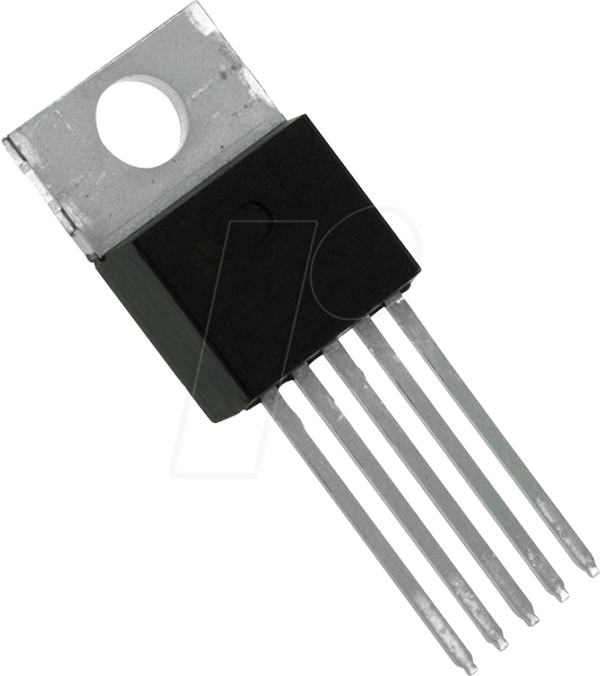

Понижающий стабилизатор напряжения 3-А, фиксированный, 4,75 - 40 В, 5 В, TO220-

3,0 А, понижуючий імпульсний регулятор

Опис:
Регулятори серії LM2576 – це монолітні інтегральні схеми, ідеально підходящі для легкого та зручного проектування понижувального імпульсного регулятора (бук-перетворювача). Усі схеми цієї серії здатні керувати навантаженням 3,0 А з чудовим регулюванням лінії та навантаження. Ці пристрої доступні з фіксованою вихідною напругою 3,3 В, 5,0 В, 12 В, 15 В та у версії з регульованим виходом. Ці регулятори були розроблені для мінімізації кількості зовнішніх компонентів для спрощення конструкції джерела живлення. Стандартні серії індуктивностей, оптимізованих для використання з LM2576, пропонуються кількома різними виробниками індуктивностей. Оскільки перетворювач LM2576 є імпульсним джерелом живлення, його ефективність значно вища порівняно з популярними лінійними регуляторами з трьома виводами, особливо при вищих вхідних напругах. У багатьох випадках розсіювана потужність настільки низька, що не потрібен радіатор або його розмір можна значно зменшити. Стандартні серії індуктивностей, оптимізованих для використання з LM2576, доступні від кількох різних виробників. Ця функція значно спрощує конструкцію імпульсних джерел живлення. Характеристики LM2576 включають гарантоване відхилення ±4% на вихідну напругу в межах заданих вхідних напруг та умов вихідного навантаження, а також ±10% на частоту генератора (±2% від 0°C до 125°C). Вбудовано зовнішнє відключення зі струмом очікування 80 А (типовий). Вихідний перемикач має поциклове обмеження струму, а також теплове відключення для повного захисту в умовах несправності.

Особливості
- Версії з напругою 3,3 В, 5,0 В, 12 В, 15 В та регульованим виходом
- Діапазон вихідної напруги регульованої версії, від 1,23 до 37 В ±4% максимального перевантаження по лінії та умов навантаження
- Гарантований вихідний струм 3,0 А
- Широкий діапазон вхідної напруги
- Потрібно лише 4 зовнішніх компоненти
- Внутрішній генератор з фіксованою частотою 52 кГц
- Можливість вимкнення TTL, режим очікування з низьким енергоспоживанням
- Висока ефективність
- Використовує легкодоступні стандартні індуктори
- Захист від перегріву та обмеження струму
- Рівень чутливості до вологи (MSL) дорівнює 1
- Доступні пакети без свинцю

Заявки:
- Простий високоефективний понижувальний (бук) регулятор
- Ефективний попередній регулятор для лінійних регуляторів
- Вбудовані імпульсні регулятори
- Перетворювач позитивного на негативний (понижувально-підвищувальний)
- Негативні підвищувальні перетворювачі
- Блок живлення для зарядних пристроїв
