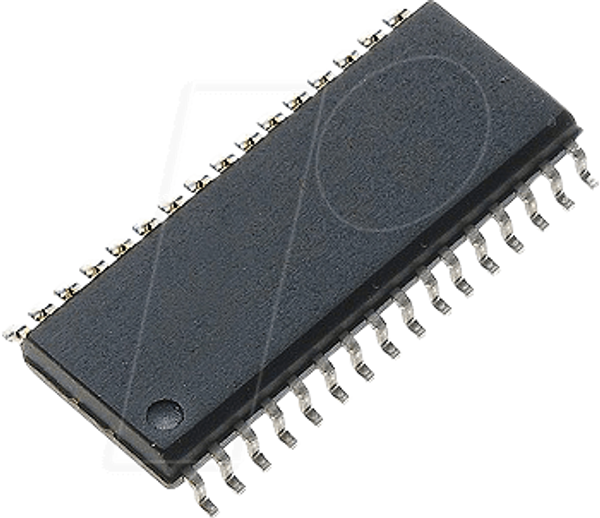

SRAM, 1 Мб (128 К x 8), 5 В, 45 нс, SOP-32

1-Мбит (128 К × 8) статическая оперативная память

Описание:
CY62128E — это высокопроизводительная статическая оперативная память CMOS, организованная как 128 К слов по 8 бит. Это устройство отличается усовершенствованной схемотехникой, обеспечивающей сверхнизкий активный ток. Это идеально подходит для увеличения времени автономной работы (MoBL?) в портативных приложениях. Устройство также имеет функцию автоматического отключения питания, которая значительно снижает энергопотребление, когда адреса не переключаются. Перевод устройства в режим ожидания снижает энергопотребление более чем на 99 процентов при отключении (CE1 HIGH или CE2 LOW). Восемь входных и выходных контактов (I/O0–I/O7) находятся в состоянии высокого импеданса, когда устройство отключено (CE1 HIGH или CE2 LOW), выходы отключены (OE HIGH) или выполняется операция записи (CE1 LOW, CE2 HIGH и WE LOW). Для записи в устройство необходимо установить низкий уровень входов Chip Enable (CE1 LOW и CE2 HIGH) и Write Enable (WE). Данные с восьми выводов ввода/вывода (I/O0–I/O7) затем записываются в ячейку памяти, указанную на адресных выводах (A0–A16). Для чтения данных с устройства необходимо установить низкий уровень сигнала Chip Enable (CE1 — низкий уровень, CE2 — высокий уровень) и Output Enable (OE) — низкий уровень, одновременно принудительно установив высокий уровень Write Enable (WE). В этих условиях содержимое ячейки памяти, указанной на адресных выводах, отображается на выводах ввода/вывода. Устройство CY62128E подходит для взаимодействия с процессорами, использующими уровни ввода/вывода TTL. Оно не подходит для процессоров, требующих уровней ввода/вывода CMOS. Дополнительные сведения и предлагаемые альтернативы см. в разделе «Электрические характеристики» на странице 5.

Особенности:
- Очень высокая скорость: 45 нс
- Диапазоны температур
- Промышленный диапазон температур: от -40 °C до +85 °C
- Автомобильный класс А: от -40 °C до +85 °C
- Автомобильный класс E: от -40 °C до +125 °C
Диапазон напряжения: от 4,5 В до 5,5 В
- Совместимость контактов с CY62128B
- Сверхнизкое энергопотребление в режиме ожидания
Типичный ток в режиме ожидания: 1 мкА
- Максимальный ток в режиме ожидания: 4 мкА (промышленное применение)
- Сверхнизкое активное энергопотребление
- Типичный активный ток: 1,3 мА при f = 1 МГц
- Простое расширение памяти с помощью функций CE1, CE2 и OE.
- Автоматическое отключение питания при снятии соответствующего флажка.
- Комплементарная металлооксидная полупроводниковая технология (CMOS) для оптимальной скорости и энергопотребления.
Предлагается в стандартных бессвинцовых 32-контактных корпусах STSOP, SOIC и TSOP (Type I) с тонким корпусом малого сечения (32-pin thin small outline package).

Приложения:
- Компараторы
- Мультивибраторы
- Усилители постоянного тока
- Суммирующие усилители
- Интеграторы или дифференциаторы
- Активные фильтры
