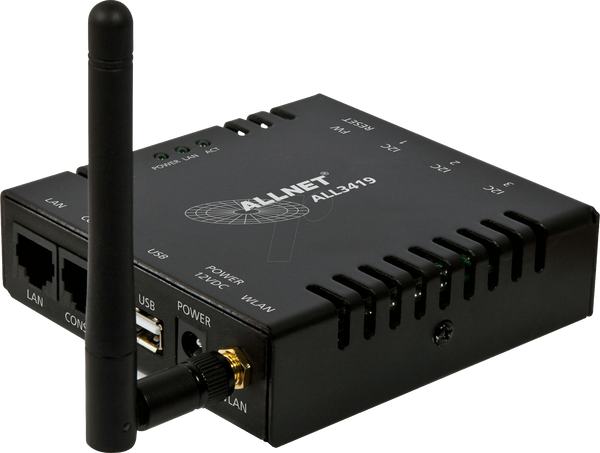

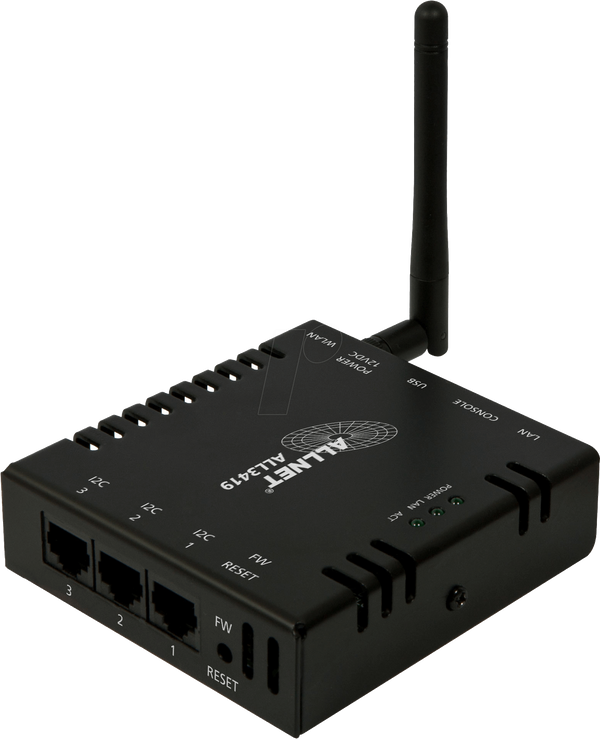

IP Building-Autom. 3x I2C, 1x USB, LAN/WLAN

ALL3419

Измерение температуры по сети стало проще!

Пожалуйста, посмотрите также видеоролик об этом продукте.

Центр измерения температуры с помощью термометра и датчика, работающий в синхронном режиме, представляет собой гибкое и экономичное решение для сетевого измерения температуры.
сеть. Благодаря своей чрезвычайно компактной конструкции, его можно использовать даже в труднодоступных местах. Надежный
Прочный металлический корпус имеет выступы для крепления на стенах и потолках и защищает от механических повреждений.
Термометр/датчик ALL3419 IP интегрируется в компьютерную сеть через кабель или беспроводную локальную сеть и может быть доступен по IP-адресу.
Доступ к данным осуществляется по IP-адресу. Измеренные значения можно просмотреть непосредственно на устройстве через веб-браузер. Дополнительно
Для работы не требуется никакого программного обеспечения. Это делает ALL3419 совместимым со всеми операционными системами.

• Обнаружение датчиков через сеть
• Прочный металлический корпус
• Подходит для всех операционных систем
• Модуль SNMP для установки
• 3 порта I2C для подключения дополнительных датчиков и исполнительных механизмов.
• 1 порт USB 2.0 для подключения дополнительных беспроводных датчиков "EnOcean" и Plugwise.

При желании модуль ALL3419 можно расширить с помощью программных модулей, которые бесплатно предоставляются компанией ALLNET.
К ним относятся, например,
- SNMP = данные можно считывать через SNMP
- POST/GET = передача данных через POST/GET
- EnOcean = USB-адаптер 300DA поддерживается. В настоящее время поддерживаются кнопки [f6] и датчики температуры [a5].
- PoE Clock "ALL-PoE-CLK-1" = Передача значений на PoE Clock "6x 7-сегментный дисплей"
- Счетчик PoE "ALL-PoE-CNT-1" = Выводит значения на 4-сегментный 7-сегментный дисплей счетчика PoE.

Измерения с помощью датчика проводятся через внешний датчик температуры ALL3006, входящий в комплект поставки. Дополнительный внутренний датчик также используется для измерения температуры.
Датчик температуры на печатной плате устройства отображает температуру системы. Дополнительно можно приобрести датчик температуры и влажности ALL3018.
Датчик влажности, доступный в качестве опции, может использоваться для регистрации как влажности, так и температуры. Интервалы измерения можно установить с точностью до секунды.
до секунды. При желании последние 512 измеренных значений также могут быть отображены непосредственно на устройстве в виде графика.
Интеллектуальные функции и программирование с помощью коммутационной матрицы.

В зависимости от заданных значений, определенные действия могут быть запрограммированы с помощью программной матрицы переключения.
Например, измеренные значения можно отправить по электронной почте, если они превышают или опускаются ниже установленных пределов. Это можно сделать.
один раз, несколько раз и/или через определенные промежутки времени, пока выполняется матричное условие.
Другой вариант — целевая коммутация внешних IP-совместимых коммутационных устройств, таких как ALL307x.
реле серии ALL4075/4175 или сетевое реле ALL4075/4175, а также переключение непосредственно подключенных исполнительных механизмов, например, релейного модуля.
ALL4427/3527 и т. д.

Гибкие варианты установки
Внешние датчики либо подключаются непосредственно к ALL3419, либо могут быть подключены удаленно через управляющий кабель.
Подключение осуществляется удаленно. В качестве опции можно использовать «8-кратный мультиплексный концентратор» ALL4404 для расширения количества портов на 8 датчиков на каждый.
То есть, максимум 24 датчика на один ALL3419. Для удаленного подключения датчиков к центральному блоку используется ALLNET.
Устройства для домашней автоматизации используют простой сетевой кабель (штекер RJ45, Cat. 5). Для этого можно использовать существующую кабельную сеть, например...
Можно использовать собственную сеть или телефонную кабельную разводку. Максимальная длина кабеля между центральным блоком и
Длина модуля может достигать 100 метров. Питание модулей осуществляется от центрального блока. Отдельный
Для питания отдельных модулей источник питания не требуется.

Межсайтовое измерение температуры без ограничений
Вместе с другими управляющими и измерительными компьютерами ALLNET ALL3500/3505/4500 и ALL5000, используются несколько ALL3419.
Может работать в сети, распределенной по разным местоположениям. В этом случае запрос к каждому отдельному ALL3419 осуществляется через соответствующий отдельный модуль.
IP-адрес отображается и централизованно хранится в веб-интерфейсе. Для этого мы используем открытый IP-адрес.
стандартный "JSON".

Объем поставки:
- ALLNET ALL3419
- Датчик температуры ALLNET ALL3006. Диапазон измерения: от -55 до +80 °C, разрешение 0,06 °C.
- Антенна WLAN
- Внешний источник питания "12 В 1 А"
- Руководство по эксплуатации
