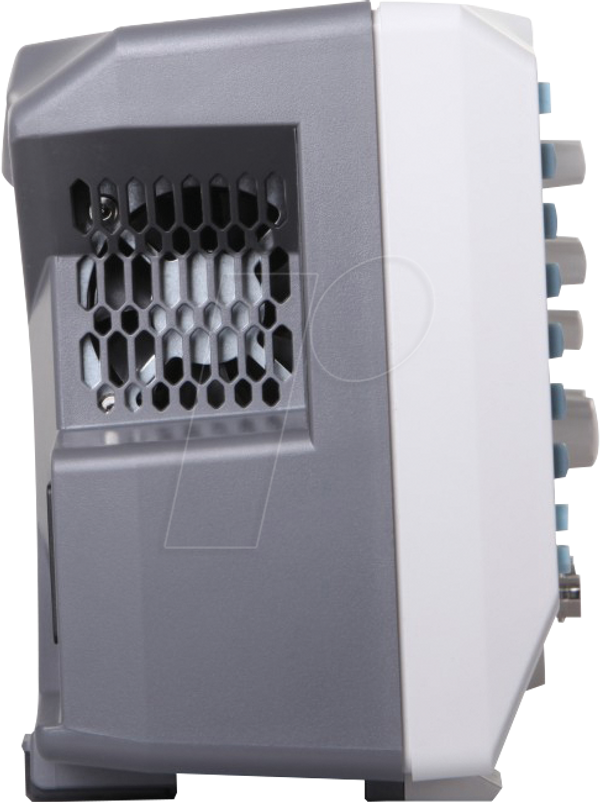

Цифровой запоминающий осциллограф, 100 МГц, 4 CH, MSO-ready

DS1104Z Plus

4 канали, 100 МГц, 1 ГГц/с і глибина пам'яті 12 Мп. Цей осцилограф підтримує MSO, що дозволяє використовувати його також в якості логічного аналізатора. Всі опції (наприклад, декодування, розширені функції тригера) попередньо встановлені.
Цифрові осцилографи серії DS1000Z використовують технологічну платформу Ultravision, яка використовує переваги глибокої пам'яті і високої швидкості захоплення форми сигналу для забезпечення дуже хорошого співвідношення ціни і продуктивності. Інноваційна серія DS1000Z Plus поставляється в стандартній комплектації з цифровим канальним інтерфейсом, який може бути розширений до повного MSO за допомогою додаткового логічного датчика.

Глибина пам'яті 12 Mpts
Стандартна глибина пам'яті 12 М (стандартна конфігурація цифрового каналу 6 М) дозволяє користувачеві повністю розглянути загальну ситуацію і деталі форми сигналу, а також підтримувати високу частоту дискретизації в часі, щоб не пропустити будь-які зміни форми сигналу.

Функція апаратного запису та відтворення осцилограм
Серія DS1000Z записує зміни форми сигналу і відтворює його за необхідності. Це дозволяє легко знайти будь-які точки несправності.

Цифровий флуоресцентний дисплей

Відтінки сірого, подібні до ефекту флуоресцентного дисплея, дозволяють відстежувати навіть найменші зміни форми сигналу. Модель Plus має 16 цифрових логічних каналів, що робить більш зручним одночасне тестування декількох аналогових і цифрових сигналів, а також дозволяє легко і швидко аналізувати логічні сигнали.

Технічні характеристики продукту:

• 4 аналогові канали
• Максимально. Частота дискретизації до 1 GS/s
• інноваційна технологія UltraVision
• глибока пам'ять
• висока швидкість захоплення форми сигналу
• додатковий запис осцилограм у реальному часі до 60 000 кадрів
• дисплей з багаторівневою градацією яскравості (256 рівнів)
• Глибина пам'яті 12 Мп в стандартній комплектації, опціонально 24 Мп
• Запуск і декодування шини, підтримує RS232 / UART, I2C, шину SPI
• Швидкість захоплення осцилограм до 30 000 осцилограм в секунду
• Інтерфейси: USB (Host and Device), LAN (LXI-C)
• кольоровий дисплей WVGA TFT, що легко читається
• ідеально підходить для мобільного використання

Обсяг поставки: DSO DS 1104Z+, кабель живлення, кабель USB, 4 пасивних зонда (PVP2150).

Програмне забезпечення: Програмне забезпечення UltraSigma для Windows та драйвер IVI (поточну версію програмного забезпечення можна завантажити на http://int.rigol.com/Support/SoftDownload/2)
