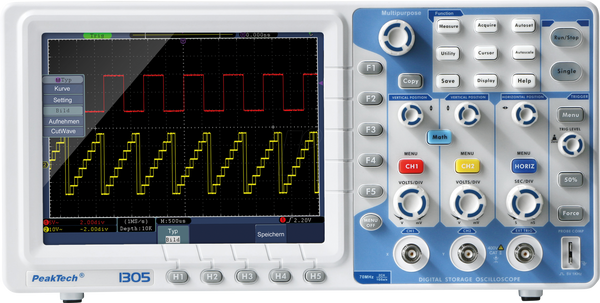

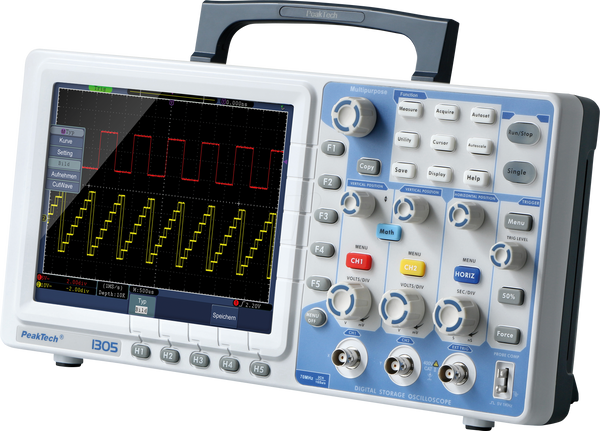

70 МГц/2-канальный цифровой запоминающий осциллограф

Ця нова серія цифрових осцилографів з кольоровим дисплеєм високої роздільної здатності, підсвічуванням, високою пропускною здатністю і частотою дискретизації, великим внутрішнім сховищем даних і USB-портом була розроблена спеціально для використання на робочих місцях.

Вбудований інтерфейс LAN дозволяє легко інтегрувати пристрої в корпоративні мережі. Вихід VGA дозволяє демонструвати функції вимірювання аудиторії за допомогою зовнішнього монітора або проектора.

Вражаюче співвідношення ціни і якості та сучасні технології дозволяють використовувати його в освіті, сфері послуг та контролю якості.

- Кольоровий TFT-дисплей високої роздільної здатності з роздільною здатністю 800 x 600 пікселів та 65 536 кольорами
- 20 см (8) кольоровий TFT-дисплей
- USB-з'єднання для передачі даних у режимі реального часу або для зчитування внутрішньої пам'яті
- VGA-вихід для підключення зовнішнього монітора
- Підключення до локальної мережі для віддаленого доступу через мережу
- Зберігайте виміряні значення та графіки безпосередньо на USB-накопичувач
- Функції автоматичного налаштування та автоматичного масштабування для зручного використання
- Велика внутрішня пам'ять на 15 форм хвиль
- 20 автоматичних режимів вимірювання та функція швидкого перетворення Фур'є (FFT)
- Функція PASS/FAIL
- Безпека: EN 61010-1, CAT II
- Аксесуари: 2 кабелі BNC, адаптер «pass/fail», USB-кабель, компакт-диск з програмним забезпеченням для Windows 2000/XP/VISTA/778, мережевий кабель, 2 зонди та посібник користувача

Технічні дані:
Пропускна здатність: 70 МГц
Дисплей: 20 см (8 дюймів) TFT з 65 536 кольорами
Роздільна здатність: 800 x 600 пікселів
Канали: 2
Режим вимірювання: нормальний/виявлення піку/середній
Частота дискретизації на канал: 500 Мвиб/с
Вхідна муфта: AC, DC, GND
Вхідний імпеданс: 1 МОм 2% паралельно з 10 пФ ± 5 пФ
Макс. вхідна напруга: 400 В (DC + ACss/pp)
Вертикальна чутливість: 5 мВ - 5 В/масштабний коефіцієнт/поділка.
Підйом:< 5 ns
Роздільна здатність по вертикалі: 8 біт
Горизонтальний масштаб: 2 нс – 100 с/масштабний коефіцієнт/поділка.
Діапазон вимірювання 0,5 - 500 МВиб/с
Тип тригера: фронт/відео/імпульс/нахил/альтернативний
Режим запуску: автоматичний, звичайний, одиночний
Тригерна муфта: DC, AC, LF, HF
20 автоматичних вимірювань: пік-пік, цикл RMS, Vmax, Vmin, Vtop, Vbase, Vamp, перевищення, попереднє перевищення, час наростання, час спаду, +ширина, -ширина, +затримка, -затримка, затримка AgB (наростання), затримка AgB (спадання), частота, період, середнє
Пам'ять: 100 000 балів
Інтерфейси: USB, VGA, LAN
Робоча напруга: 100 ~ 240 В ACeff/rms/50/60 Гц, потужність >24 Вт
Розміри: 355 x 178 x 118 мм
Вага: 1,6 кг
