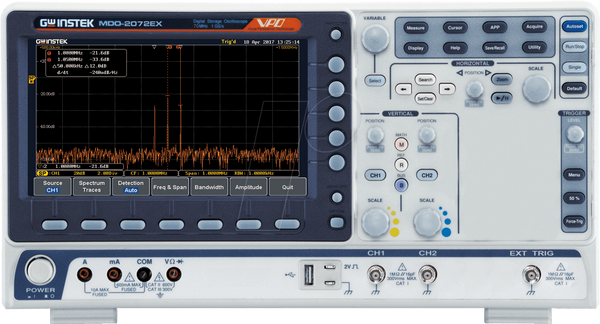

Цифровой запоминающий осциллограф, 70 МГц, 2 канала, спектруманализ

Серія MDO-2000E від GW-Instek: один осцилограф, два домени.

Серія MDO-2000E - це багатофункціональні осцилографи зі змішаним доменом. Серія включає в себе дві комбінації функцій : MDO-2000EG і MDO-2000EX. Моделі MDO-2000EG мають вбудований аналізатор спектра і двоканальний генератор довільної форми сигналу 25 МГц, а моделі MDO-2000EX мають вбудований аналізатор спектра, генератор довільної форми сигналу, ЦВМ на 5 000 відліків і джерело живлення 5 В / 1 А. MDO-2000EX - це перший у своєму роді осцилограф, який оснащується ЦВМ і блоком живлення в індустрії T&M.

Переваги продукту:

• Вибір смуги пропускання 200/100/70 МГц
• 2 або 4 канали
• Частота дискретизації в реальному часі для кожного каналу становить 1 ГГц/с (2-канальні моделі)
• Максимальна частота дискретизації в реальному часі - 1 ГГц/с (4-канальні моделі)
• Глибина пам'яті на канал 10 М і технологія відображення форми сигналу VPO
• Швидкість оновлення форми сигналу до 120.000 wfms/s
• 8-дюймовий WVGA TFT РК-дисплей
• Максимальне ШПФ 1М забезпечує вищу роздільну здатність вимірювань у частотній області
• Функції фільтра високих, низьких і смугових частот
• 29 000 сегментованих пам'ятей і функцій пошуку за формою сигналу
• Функція запуску та декодування послідовної шини I2C/SPI/UART/CAN/LIN
• Функція реєстрації даних здатна відстежувати зміни сигналу до 1000 годин
• Функція мережевого сховища
• Функція тестування маски

MDO-2000EG оснащений аналізатором спектра і двоканальним 25МГц AWG. MDO-2000EX оснащений аналізатором спектра; двоканальним 25МГц AWG; DMM і блоком живлення.
