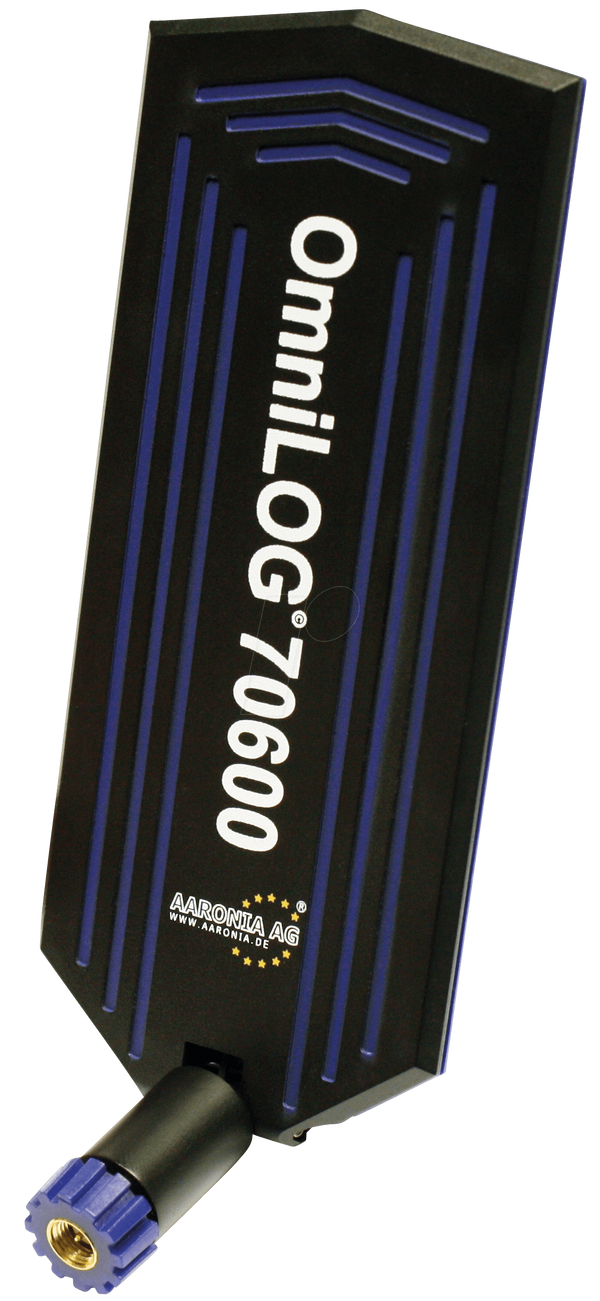

Измерительная антенна, всенаправленная от 680 МГц до 6 ГГц

OmniLOG 70600

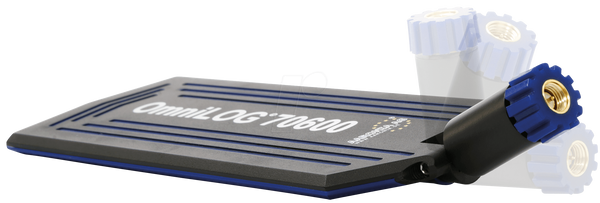

OmniLOG 70600 — это широкополосная измерительная антенна, охватывающая частотный диапазон от 680 МГц до 6 ГГц. Она совместима со всеми распространенными анализаторами спектра и поставляется с данными калибровки. OmniLOG была разработана как экономичная широкополосная антенна для радиально-изотропных измерений в диапазоне от 680 МГц до 6 ГГц. Она охватывает распространенные радиочастотные источники, такие как LTE, GSM, UMTS, WLAN (2,4 и 5 ГГц) и т. д. Антенна имеет поворотный шарнир на 90° с разъемом SMA, который свободно регулируется и может быть зафиксирован в любом положении двумя упорными винтами с шаровыми наконечниками. По сравнению с логопериодическими антеннами или антеннами Яги, антенна OmniLOG обеспечивает всенаправленное измерение напряженности поля без необходимости направлять антенну на источник. Это позволяет быстро измерять предельные значения.

• Отличная экономичная антенна для радиальных изотропных измерений
• В комплект поставки входят исчерпывающие данные по калибровке (на CD)
• Покрытие различных частот беспроводной связи
• Очень компактная конструкция
• Может использоваться в лаборатории и для внешних измерений

Технические данные:
Подходит для анализаторов спектра всех производителей
Исполнение: всенаправленное (радиально-изотропное)
Частотный диапазон: 680 МГц - 6 ГГц
Номинальное сопротивление: 50 Ом
Макс. Усиление: 6,5 дБи
Avg. Усиление: 3,5 дБи
Avg. VSWR: 2,5
Радиочастотное подключение: SMA (m)
Диапазон температур: от -20°C до +70°C
Удар: 40 G при 10 мс
Термошок: -20°C, +70°C (10 циклов)
Размеры (Д/Ш/В): 173 x 62 x 9 мм
Вес: 54 г
