Уличный шлюз SenseCAP - LoRaWAN SX1302 - EU868MHz - IP66 - Seeedstudio 102991154

Описание товара: Уличный шлюз SenseCAP - LoRaWAN SX1302 - EU868 МГц - IP66 - Seeedstudio 102991154

Уличный шлюз SenseCAP Outdoor Gateway LoRaWAN от Seeedstudio — это передовое устройство.промышленный шлюз, разработанный для приложений Интернета вещейнапример, интеллектуальное земледелие или мониторинг окружающей среды. Поддерживает частотный мониторинг.EU868 МГц(диапазон от 863)МГц до 870 МГц), обеспечивая эффективную связь на больших расстояниях.до 10 км на открытой местности и до 2 км в городских районах.Шлюз оснащен процессором.TI AM3358 Cortex A8работает на частоте 1 ГГц.512 МБ ОЗУи память8 ГБ eMMCчто гарантирует высокую эффективность. Благодаря классу герметичности.IP66Благодаря устойчивости к ультрафиолетовому излучению, он отлично работает в суровых погодных условиях. Подключение к облаку осуществляется через сеть.4G LTEилиEthernetа система взаимной аутентификации обеспечивает безопасность передаваемых данных.

Уличный шлюз SenseCAP - LoRaWAN SX1302 - EU868 МГц - IP66 - Seeedstudio 102991154.

Шлюз поддерживает 8 приемников и 1 передатчик.

Основные характеристики шлюза SenseCAP

• Процессор Cortex A8 с частотой 1 ГГц: обеспечивает стабильную работу и высокую производительность для крупных сетей IoT, поддерживает операционную систему Linux, что позволяет гибко управлять ими.
• Поддержка протокола LoRaWAN класса A: позволяет использовать датчики SenseCAP с низким потреблением тока, что делает устройство идеальным для приложений IoT, требующих передачи данных на большие расстояния.
• Поддерживает различные методы доступа к сети.Технологии 4G и Ethernet обеспечивают универсальность в выборе способа подключения, гарантируя стабильное соединение в различных условиях.
• Большой радиус действия передачидальность действия составляет до 10 км на открытых пространствах и 2 км в городских районах, что позволяет собирать данные из удаленных мест.
• Промышленная защитаКорпус со степенью защиты IP66 обеспечивает высокую устойчивость к суровым погодным условиям, идеально подходит для использования на открытом воздухе при температурах от -40°C до 70°C.
• Простая установка и быстрая настройкаПростой процесс установки, обеспечивающий быстрый запуск системы в различных местах.

Внешнее шлюзовое устройство SenseCAP на практике.

Уличный шлюз SenseCAP широко используется в различных отраслях, особенно в сфере Интернета вещей. Его надежность и большой радиус действия делают его идеальным решением для...умное сельское хозяйствогде это позволяет собирать данные с датчиков окружающей среды, отслеживать состояние урожая и оптимизировать производственные процессы.интеллектуальные зданияПозволяет интегрироваться с системами управления энергопотреблением, мониторинга качества воздуха и температуры. Шлюз также находит применение вэкологический мониторинггде он предоставляет точные данные о качестве воздуха, влажности и температуре, способствуя устойчивому развитию городов и сельской местности. Благодаря широкой поддержке различных беспроводных приложений, он также является незаменимым инструментом во многих других сценариях, требующих передачи данных на большие расстояния и низкого энергопотребления.

Шлюз обеспечивает передачу данных на очень большие расстояния — до 10 км на открытой местности.

Собранные датчиками данные передаются на облачную платформу по сетям LTE или Ethernet.

Архитектура и конфигурация системы

Уличный шлюз SenseCAP работает какцентральный узел сети LoRaWANСистема собирает данные с различных датчиков, которые затем передаются в облако через сети 4G или Ethernet. Шлюз оснащен процессором AM3358 и чипом LoRa SX1302, что обеспечивает высокую производительность даже в больших сетях. Система совместима сПортал SenseCAPиМобильное приложение SenseCAPЭто упрощает управление устройствами и данными в больших масштабах. Простая настройка и установка делают запуск системы быстрым и интуитивно понятным.

Интерфейсы и разъемы

1. Разъем Ethernet (RJ45, 100 Мбит/с)
2. Разъем питания (12 В/2 А постоянного тока)
3. Светодиодные индикаторы (состояние сети: онлайн/офлайн)
4. Зарезервированный разъем
5. Разъем для антенны 4G LTE (SMA-J, коэффициент усиления от 0 до 4 дБи)
6. Разъем для антенны LoRa (SMA-J, усиление 2,5 дБи)
7. Зарезервированный разъем

Как начать им пользоваться?

1. Подключите ваш шлюз к интернету, выбрав 4G или Ethernet.
2. Прикрепите выбранные вами крепежные элементы к воротам для установки на стену или столб.
3. Подключите антенны LoRa и 4G.
4. Установите ворота на стену или столб с помощью прилагаемых кронштейнов.
5. Подключите шлюз к источнику питания с помощью входящего в комплект блока питания.
6. Настройте устройство в приложении или на портале SenseCAP.
7. Подключите датчики LoRaWAN и начните сбор данных.

Схема интерфейса.

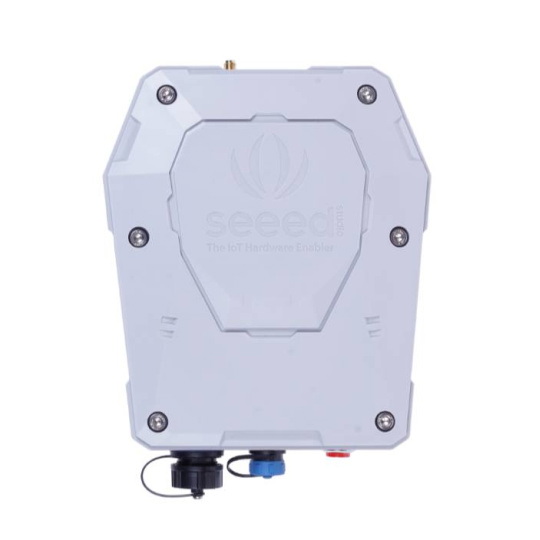

Корпус обеспечивает промышленную степень защиты IP66, что делает шлюз подходящим для использования вне помещений.

Технические характеристики наружного шлюза SenseCAP

• Модель: LoRa-G-868-E/4G
• Процессор: TI AM3358 Cortex A8, 1 ГГц
• Операционная система: Linux Debian
• Оперативная память: 512 МБ DDR3
• Внутренняя память: 8 ГБ eMMC
• Протокол: LoRaWAN v1.0.2
• Частота: EU868 (от 863 МГц до 870 МГц)
• Выходная мощность LoRa: 25 дБм
• Чувствительность LoRa: -139 дБм (SF12BW125)
• Ethernet: 100 Мбит/с FE (RJ45)
• Диапазон 4G: LTE-FDD, LTE-TDD, WCDMA, GSM
• Максимальная скорость 4G: до 150 Мбит/с (загрузка), до 50 Мбит/с (выгрузка) в LTE-FDD, до 130 Мбит/с (загрузка), до 30 Мбит/с (выгрузка) в LTE-TDD.
• Антенна дальнего действия: 2,5 дБи, вертикальная поляризация, всенаправленная, разъем SMA-J.
• Антенна 4G: от 0 до 4 дБи, линейная поляризация, всенаправленная, разъем SMA-J.
• Светодиодный индикатор: показывает состояние сети (в сети/вне сети).
• Разъем заземления: 1 монтажное отверстие для заземления
• Потребляемая мощность: 3,6 Вт
• Источник питания: DC 12V/2A
• Класс защиты: IP66
• Устойчивость к УФ-излучению: UL746C F1 (устойчивость к старению под воздействием дождя и солнца)
• Материал корпуса: ПК
• Рабочая температура: от -40°C до 70°C
• Диапазон рабочей влажности: от 0% до 100% относительной влажности (без конденсации).
• Способ установки: настенный или столбчатый монтаж.
• Размеры: 256 x 160 x 81 мм
• Вес: 777 г

Содержимое набора

• 1x шлюз SenseCAP LoRaWAN
• 1x антенна LoRa
• 1x 4G антенна
• 1 шестигранный ключ
• 4x Монтажный кронштейн
• 1 блок питания
• 1x Удлинительный кабель питания (5 м)
• 2 крепежных элемента (винты, втулки)
• 8 саморезов M5

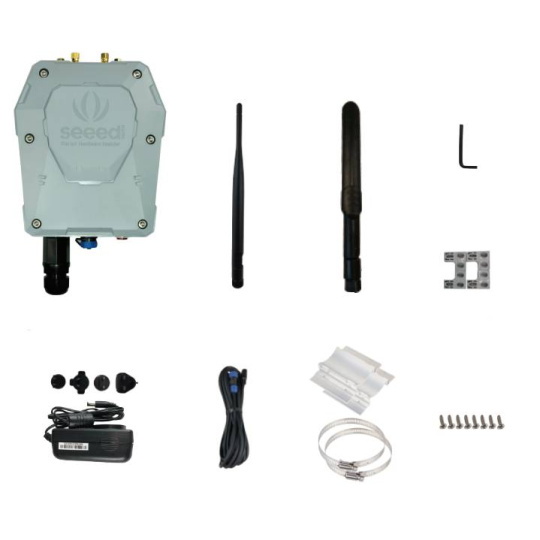

Элементы, входящие в набор.
