D42V55F5.3 - преобразователь понижающий - 5,3В 6А - Pololu 5572

Описание товара: D42V55F5.3 - понижающий преобразователь - 5,3 В 6 А - Pololu 5572

Pololu D42V55F5.3 — это…импульсный понижающий преобразовательчто позволяет эффективно снизить входное напряжение до стабильного уровня.5,3 ВВ отличие от линейных стабилизаторов.обеспечивает значительно более высокую энергоэффективностьЭто приводит к снижению теплопотерь и увеличению срока службы батареи. Модуль поддерживает широкий диапазон входного напряжения.от 5,3 В до 60 Ви обеспечивает текущую эффективностьдо 6АЭто позволяет использовать его как для питания цифровых систем, так и для более требовательных устройств. Встроенная защита, например,защита от перегрева, перегрузки и обратной полярностигарантировать безопасную и стабильную работу.

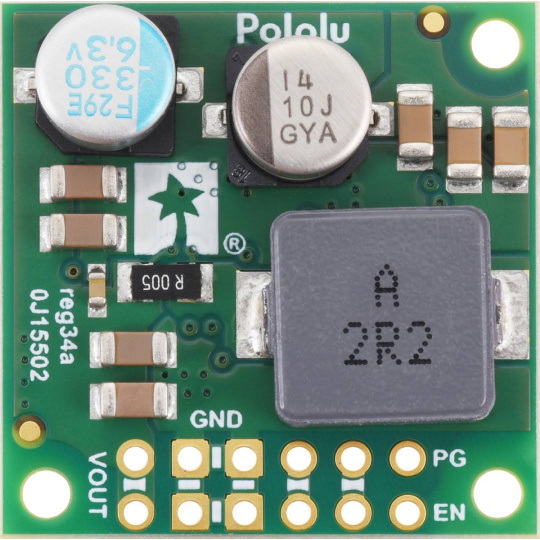

D42V55F5.3 - понижающий преобразователь - 5,3 В 6 А - Pololu 5572.

Преобразователь обеспечивает стабильное напряжение 5,3 В.

Основные характеристики понижающего преобразователя

• Диапазон входного напряжения: от 5,3 В до 60 В - широкий спектр применения
• Выходное напряжение: 5,3 В (постоянное напряжение) - стабильный источник питания
• Выходной ток: до 6 А - высокая токовая эффективность
• Эффективность: от 70% до 95% - энергосберегающая работа
• Рабочая частота: приблизительно 400 кГц - стабильная работа
• Покоящийся ток: менее 0,2 мА - низкое энергопотребление
• Безопасность: тепловые, перегрузки по току, обратной полярности
• Функция плавного пуска: запуск под регулируемым напряжением

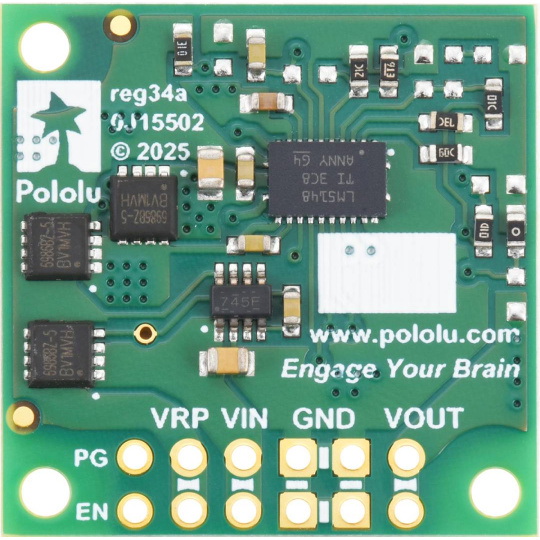

Распиновка понижающего преобразователя Pololu D42V55F5.3

Модуль имеет контакты, расположенные в стандартном растровом режиме.2,54 ммЭто обеспечивает простоту использования с макетными платами и печатными платами. Основные контакты:VIN (входное напряжение), VOUT (выходное напряжение) и GND (земля)Эти контакты дублируются для улучшения проводимости тока. Дополнительные контакты расширяют функциональность системы.ЕНЭто позволяет включать и выключать преобразователь, что особенно полезно в энергосберегающих системах.PG (Power Good)сигнализирует о правильности выходного напряжения, а контактВРПОбеспечивает доступ к входному напряжению после срабатывания защиты.

Контакты модуля.

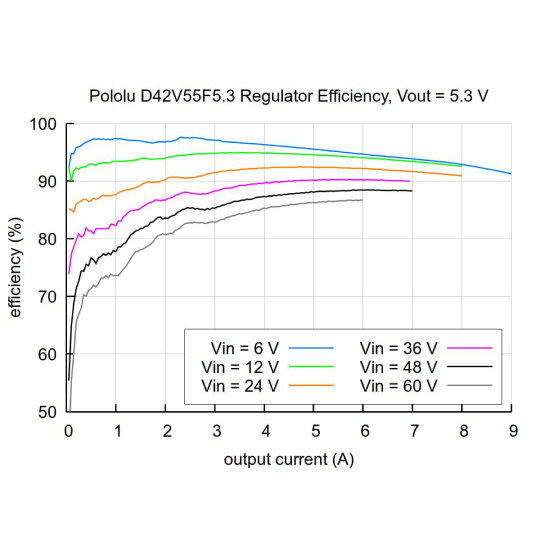

Типичный КПД преобразователя.

КПД и ток DC-DC преобразователя: 5,3 В, 6 А.

Преобразователь обеспечивает высокую эффективность в данном диапазоне.от 70% до 95%что значительно снижает потери энергии и тепловыделение. Наивысшая эффективность достигается при оптимальной нагрузке и умеренном входном напряжении. Максимальный непрерывный выходной ток составляетдо 6АОднако его фактическое значение зависит от условий эксплуатации, таких как входное напряжение, температура окружающей среды и метод охлаждения. При более высоких входных напряжениях доступный ток может уменьшаться из-за тепловых ограничений.

Технические характеристики преобразователя

• Тип: понижающий преобразователь (buck)
• Входное напряжение: от 5,3 В до 60 В
• Выходное напряжение: 5,3 В (±3%)
• Выходной ток: до 6 А
• Эффективность: от 70% до 95%
• Ток покоя: менее 0,2 мА
• Частота: приблизительно 400 кГц
• Ввод английского языка: да
• Выход PG: да
• Шаг контактов: 2,54 мм
• Монтажные отверстия: 3 x M2
• Размеры: 25,4 x 25,4 x 9 мм
• Вес: 6,5 г

Содержимое набора

• 1x D42V55F5.3 - понижающий преобразователь - 5,3 В 6 А - Pololu 5572

В отверстия можно припаять популярные позолоченные контактные полоски, шаг выводов составляет 2,54 мм.
