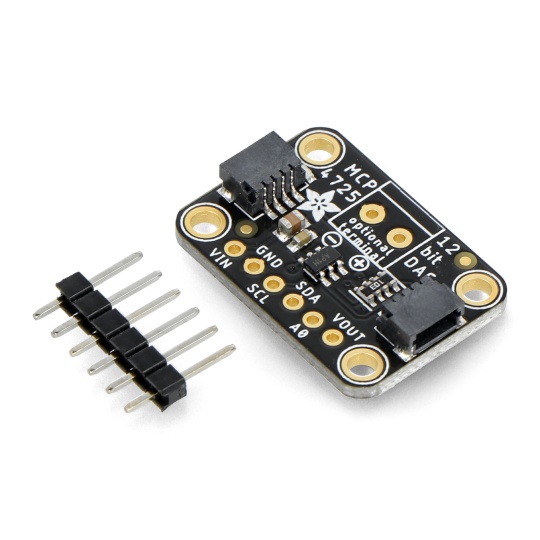

Плата расширения MCP4725 — цифро-аналоговый преобразователь (ЦАП) — 12-битный — I2C — STEMMA QT / Qwiic — Adafruit 935

Описание товара: Плата расширения MCP4725 — цифро-аналоговый преобразователь (ЦАП) — 12-битный — I2C — STEMMA QT / Qwiic — Adafruit 935

Модуль Adafruit, оснащенный12-битныйконвертерцифро-аналоговый MCP4725Его задача — обработкацифровой сигналс любого микроконтроллера, оснащенного интерфейсом связи I2C, например, Arduino.аналоговый сигнал. Модуль питается от напряжения 3,3 В/5 В. Также имеется память EEPROM. Преобразователи ЦАП используются, в частности, для генерации звука и управления музыкальными инструментами.

Схема подключения цифро-аналогового преобразователя ЦАП с платой Metro - плата приобретается отдельно.

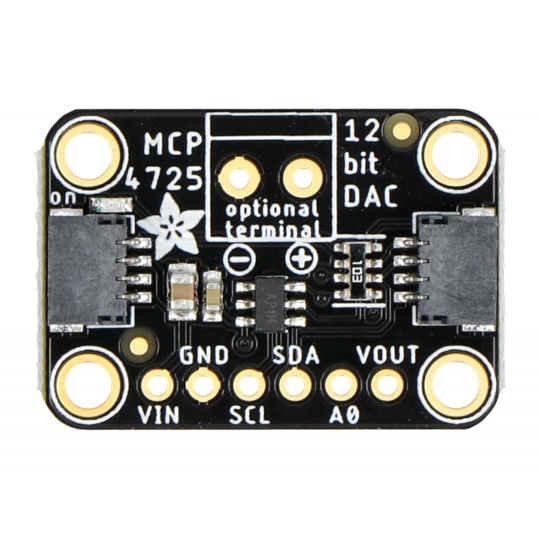

Описание контактов платы

Плата имеет два варианта подключения: с использованием стандартных контактных площадок, к которым следует припаять позолоченные контакты, входящие в комплект, или с использованием разъемов STEMMA QT / Qwiic, которые не требуют пайки.

• VIN- напряжение питания от 2,7 В до 5,5 В
• НД- масса системы
• ПДД- Линия передачи данных шины I2C
• СКЛ- Линия синхронизации шины I2C
• ВОУТ- аналоговый выход.

Технические характеристики модуля

• Тип преобразователя: цифро-аналоговый преобразователь (ЦАП)
• Встроенный чип: MCP4725
• Напряжение питания: от 2,7 В до 5,5 В
• Разрешение: 12 бит
• Интерфейс связи: шина I2C
• Адрес интерфейса: 0x62 или 0x63
• Встроенная память EEPROM
• Разъемы: STEMMA QT / Qwiic, контактные площадки для пайки.

Содержимое набора

• Плата расширения MCP4725 — цифро-аналоговый преобразователь (ЦАП) — 12-битный — I2C — STEMMA QT / Qwiic — Adafruit 935 — 1 шт.
• Полоска Goldpin 1x6 - шаг 2,54 мм - 1 шт.

Плата расширения MCP4725 — цифро-аналоговый преобразователь (ЦАП) — 12-битный — I2C — STEMMA QT / Qwiic — Adafruit 935.
