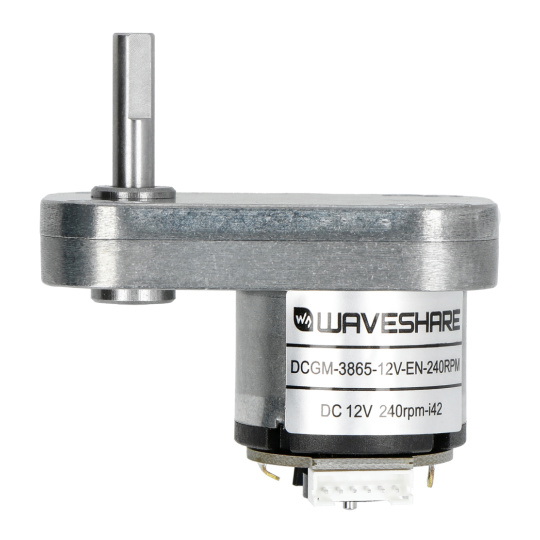

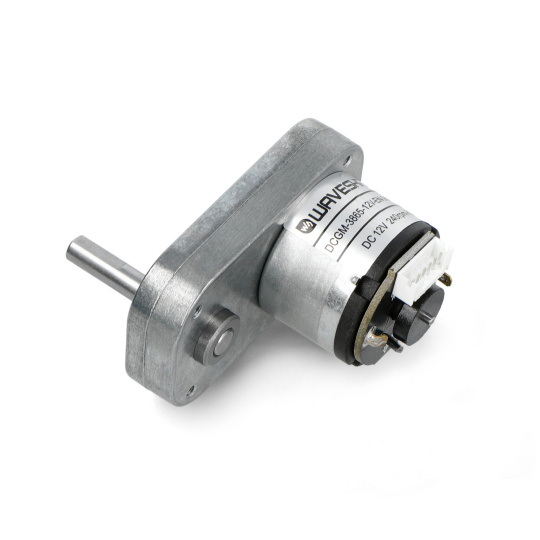

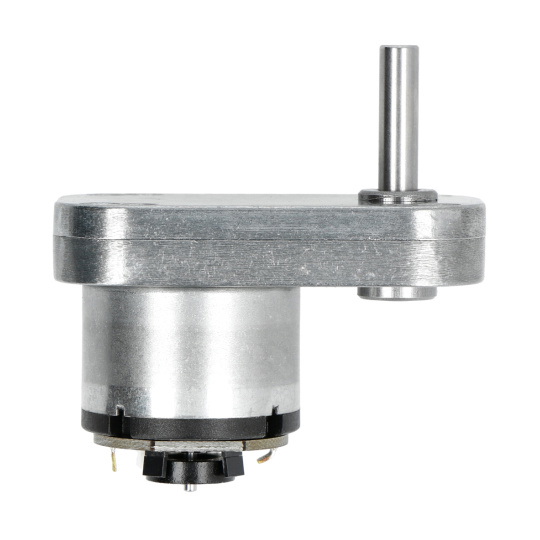

Двигатель постоянного тока 12 В, 240 об/мин, L-образный, с металлическим редуктором, магнитный датчик Холла, Waveshare 22346.

Описание товара: 12-вольтовый L-образный двигатель постоянного тока с металлическим редуктором и магнитным датчиком Холла - Waveshare 22346

Двигатель постоянного тока — редукторный двигатель в формебуква ЛОснащён шестернями сметаллические шестернии магнитныйкодировщик ХаллаМодуль не выполняет никаких функций.самоторможениеПри этом выходной вал двигателя может вращаться вручную. Предлагаемый двигатель в основном используется в роботах с короткой колесной базой. Скорость вращения без нагрузки достигает...240 об/минНапряжение питания составляет12 В постоянного тока.

Двигатель постоянного тока 12 В, 240 об/мин, L-образный, с металлическим редуктором, магнитный датчик Холла, Waveshare 22346.

Двигатель оснащен удобным 6-контактным разъемом с шагом контактов 2 мм.

Особые функции

• L-образный модуль, предназначенный для роботов с короткой колесной базой.
• 11-проводной энкодер на основе эффекта Холла
• Скорость вращения без нагрузки до 240 об/мин.
• Крутящий момент при остановке вала может достигать 8,5 кг*см.
• Номинальная нагрузка 4 кг*см.
• Удобный 6-контактный разъем для подключения с шагом 2 мм.

Рекомендуемое использование

• Самобалансирующееся двухколесное транспортное средство
• Умная машина слежения
• Умные мобильные устройства
• Многофункциональный робот
• Поворотный рычаг камеры

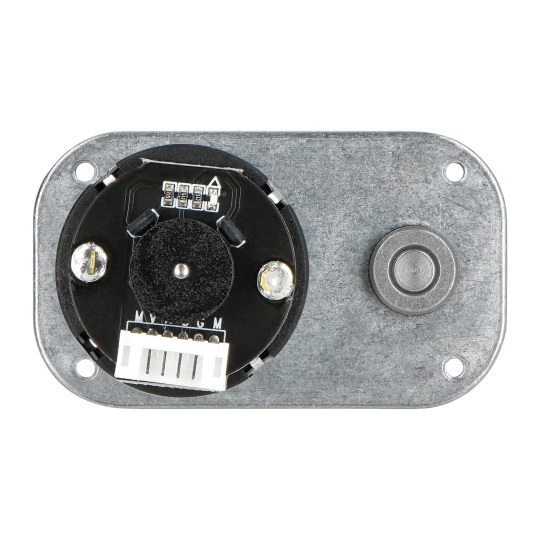

Описание контактов

Двигатель имеет 6-контактный разъем, контакты которого означают:

1. Питание двигателя М2
2. Энкодер VCC - 3,3 В/5 В
3. Энкодер C2, фаза B
4. Энкодер C1, фаза А
5. GND энкодера – системное заземление
6. источник питания двигателя М1

Содержимое набора

• Электродвигатель L-образной формы с металлическим редуктором - 12 В, 240 об/мин - магнитный датчик Холла - 1 шт.

ПИН-коды.

L Двигатель 12 В, 240 об/мин, с металлической шестерней.

Технические характеристики двигателя

• Код производителя: DCGM-3865-12V-PL-240RPM
• Рабочее напряжение: 12 В
• Номинальная мощность: 5,2 Вт
• Скорость вращения без нагрузки: 240 об/мин
• Момент затяжки при остановленном валу: ≥ 8,5 кг*см
• Максимальный потребляемый ток холостого хода: 0,15 А
• Максимальное потребление тока при остановленном валу: ≤ 3,5 А
• Номинальная нагрузка: 4 кг*см
• Разрешение датчика Холла: базовое значение 11 PPR × 42 = 462 PPR
• Номинальная скорость: 125 об/мин
• Передаточное число редуктора: 1:42

Технические характеристики энкодера

• Тип: двухфазный инкрементальный магнитный датчик Холла типа AB
• Скорость линии: 11 PPR базовый импульс x передаточное число
• Напряжение питания: 3,3 В/5 В постоянного тока
• Интерфейс: 6-контактный разъем, шаг контактов 2,54 мм.
• Тип выходного сигнала: прямоугольная волна, фаза AB
• Частотный отклик: 100 кГц
• Основные импульсы: 11 PZR
• Количество магнитных полюсов: 22
