WisBlock LPWAN RAK4630-EU868-IPEX - LoRaWAN + модуль Bluetooth - RAK Wireless 105010

Опис продукту: WisBlock LPWAN RAK4630-EU868-IPEX - модуль LoRaWAN + Bluetooth - RAK Wireless 105010

WisBlock RAK4630-EU868-IPEXце компактний LPWAN-модуль від Rak Wireless, розроблений для застосуваньІнтернет речейщо вимагає надійного та енергоефективного зв'язку. Завдяки інтеграції мікроконтролераNordic nRF52840і приймач-передавачLoRa Semtech SX1262, модуль підтримує обидваBluetooth 5.0ЩоLoRaWAN 1.0.3, що забезпечує гнучке використання в різноманітних проектах. Його невеликий розмір (23 x 15 мм) та роз'єм IPEX для підключення антени роблять його ідеальним вибором для дизайнерів, які шукають ефективні та компактні комунікаційні рішення.

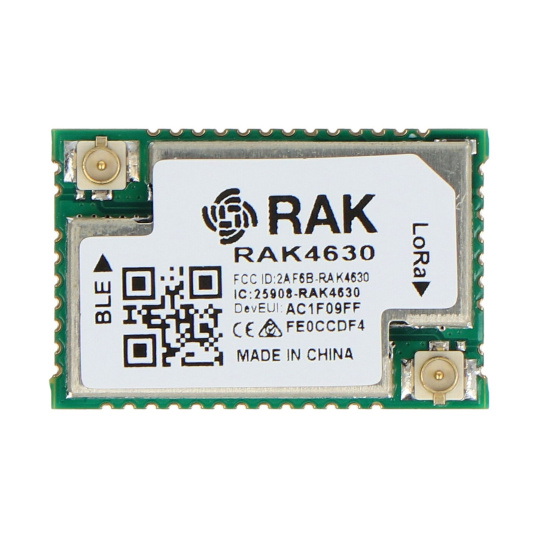

WisBlock LPWAN RAK4630-EU868-IPEX - модуль LoRaWAN + Bluetooth - RAK Wireless 105010.

Серія WisBlock

Модулі серії WisBlock – це рішення, розроблене компанієюРак Бездротовий, що дозволяє створюватимасштабні проекти Інтернету речейВони використовуються не лише для швидкого прототипування, але й призначені для створення промислових застосувань. Система WisBlock включає:Базова дошка WisBlock, модуль розробки WisBlock Core, датчики WisBlock та модулі розширення вводу-виводу WisBlock.

Основні характеристики модуля WisBlock LPWAN RAK4630-EU868-IPEX

• Підтримує LoRaWAN 1.0.3 (класи A, B та C) та Bluetooth 5.0
• Низьке енергоспоживання: 4,23 мкА в режимі сну
• Висока потужність передачі: до 22 дБм для LoRa
• Широкий діапазон робочих температур: від -40°C до 85°C
• Кілька інтерфейсів: UART, I2C, SPI, ADC, USB, GPIO
• Роз'єм антени IPEX для гнучкості проектування
• Компактні розміри: 23 x 15 x 3 мм

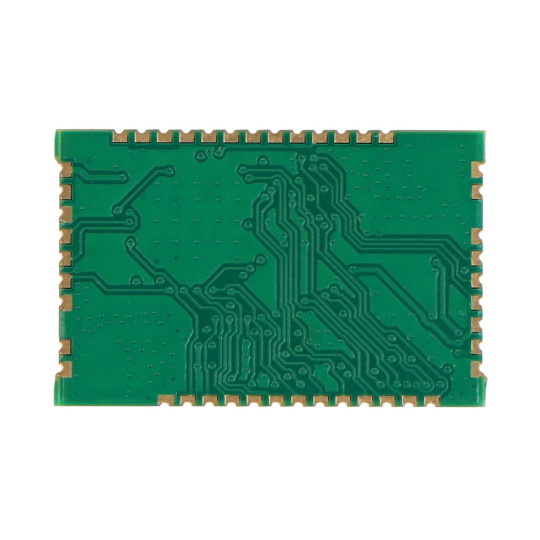

WisBlock LPWAN RAK4630-EU868-IPEX - модуль LoRaWAN + Bluetooth.

Розпіновка модуля RAK4630 від RAK Wireless.

Розпіновка модуля RAK4630

1. ВБУС
2. USB-
3. USB+
4. P0.13/I2C_SDA
5. P0.14/I2C_SCL
6. P0.15/UART2_RX
7. P0.16/UART2_TX
8. P0.17/UART2_DE
9. P0.19/UART1_RX (AT-команда)
10. P0.20/UART1_TX (AT-команда)
11. P0.21/UART1_DE
12. P0.10/NFC2
13. P0.09/NFC1
14. ЗЕМЛЯ
15. RF_BT
16. ЗЕМЛЯ
17. NRF_СКИДАННЯ
18. SWDCLK
19. SWDIO
20. VBAT_SX
21. VBAT_IO_SX
22. ЗЕМЛЯ

23. P0.24/I2C_SDA_2
24. P0.25/I2C_SCL_2
25. P1.01/SW1
26. P1.02/SW2
27. P1.03/LED1
28. P1.04/LED2
29. P0.03/QSPI_CLK
30. P0.02/QSPI_DIO3
31. P0.28/QSPI_DIO2
32. P0.29/QSPI_DIO1
33. P0.30/QSPI_DIO0
34. P0.26/QSPI_CS
35. ЗЕМЛЯ
36. ЗЕМЛЯ
37. RF_LoRa
38. ЗЕМЛЯ
39. P0.31/AIN7
40. P0.05/AIN3
41. P0.04/AIN2
42. ЗЕМЛЯ
43. VDD_NRF
44. VBAT_NRF

Розпіновка модуля RAK4630 від RAK Wireless.

WisBlock LPWAN - RAK4630-EU868-IPEX - модуль RAK4630 WisDuo LPWAN + BLE - RAK Wireless 105010.

Технічні характеристики RAK4630 WisDuo LPWAN+BLE

• Сумісний із серією WisBlock
• Чіп: nRF52840
• Мікроконтролер наднизького енергоспоживання
• процесор: ARM Cortex-M4F CPU 32-біт
• тактова частота процесора: 64 МГц
• Флеш-пам'ять: 1 МБ
• Оперативна пам'ять: 256 кБ
• Чіп: LoRa SX1262
• низьке енергоспоживання, широкий діапазон
• LoRa-трансивер
• Кількість контактів: 44
• Порти введення/виведення: UART/I2C/GPIO/USB
• Тип роз'єму антени: IPEX
• Підтримувані протоколи: LoRaWAN 1.0.3 та Bluetooth Low Energy 5.0
• Підтримувані діапазони: IN865, EU868, AU915, US915, KR920, RU864 та AS923
• Доступ до контактів SPI та додаткового інтерфейсу NFC здійснюється через модуль вводу-виводу WisBlock.
• Напруга живлення: від 2 В до 3,6 В
• Пропускна здатність підтримуваних бездротових систем: від 7,8 кГц до 500 кГц
• Споживання енергії: 4,23 мкА в режимі сну
• Вихідна потужність у режимі LoRa PA Boost: 22 дБм
• Інтерфейс: послідовний кабельний налагодження (SWD)
• Програмне забезпечення: RUI3
• Робоча температура: від -40°C до 85°C
• Розміри: 15 x 23 x 3 мм
