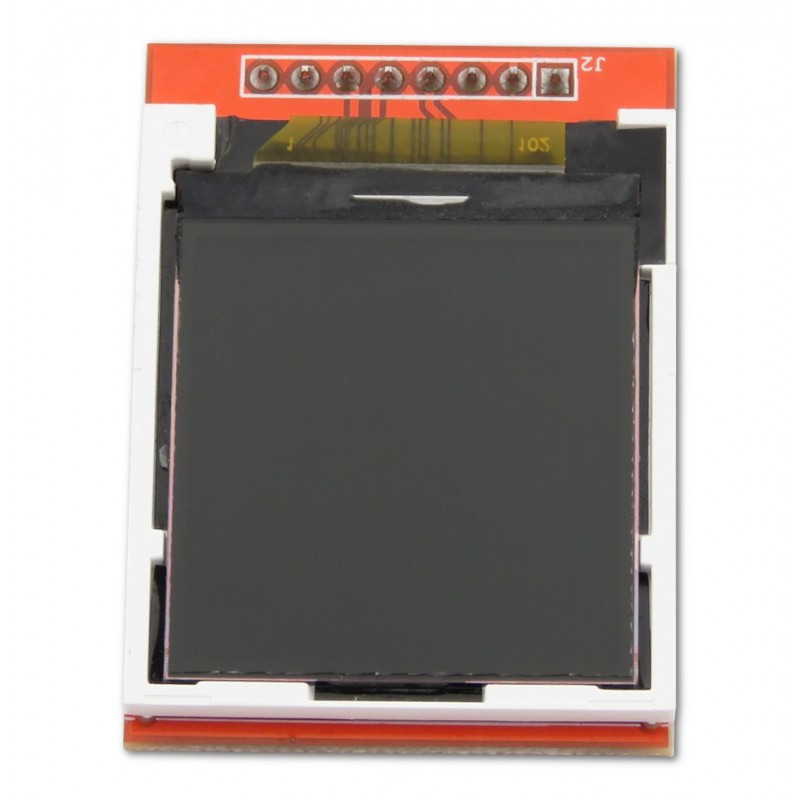

ModTFT144 - модуль цветного графического дисплея 1,44 дюйма

Описание

Модуль с цветным жидкокристаллическим дисплеем диагональю 1,44 дюйма и разрешением 128x128 пикселей. Дисплей имеет встроенный контроллер ILI9163C. Благодаря штыревому разъёму модуль легко подключается к макетной плате или проводным соединениям.

Внимание!

Напряжение на линиях управления дисплеем не должно превышать 3,3 В. Для использования дисплея с сигналами шины 5 В рекомендуется использовать логический транслятор состояний, например KAmodLVC.

Характеристики

• 1,44-дюймовый цветной дисплей
• Разрешение: 128 x 128 пикселей
• Количество цветов: 262 тысячи
• Водитель:ILI9163C
• Напряжение питания дисплея (VCC): 5 В
• Максимальное напряжение сигналов шины (SDA, SCK, A0, CS, RESET): 3,3 В
• Максимальное напряжение питания подсветки (светодиод): 3,3 В
• Выход сигналов на штыревой разъем
• Размеры модуля (без разъема): 45 x 33 x 7 мм
