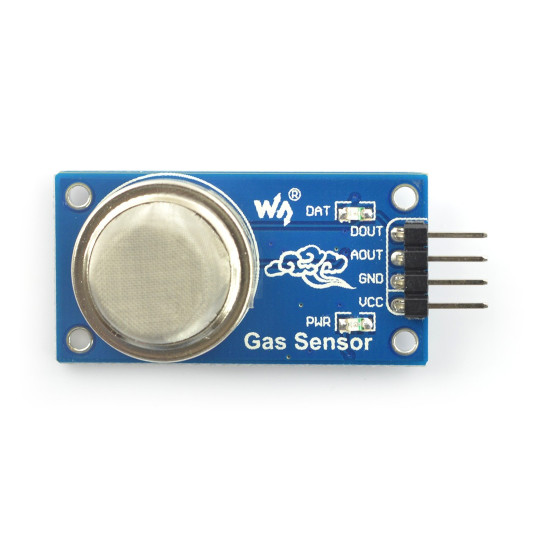

Датчик угарного газа MQ-7 Waveshare, 2,5-5 В, аналоговый и цифровой выход, размер 40x21 мм, совместим с Arduino и Raspberry Pi

Описание продукта: MQ-7 Датчик угарного газа - модуль Waveshare

Датчик определяет концентрацию угарного газа в воздухе, результат может быть получен путем измерения напряжения на аналоговом выходе. Система питается напряжением от 2,5 В до 5 В.Он имеет цифровой выход и аналоговый выход, что делает его совместимым с большинствомМодули ввода в эксплуатацию,включаяRaspberry PiиArduino, совместим.

Спецификация

• Источник питания: от 2,5 В до 5 В
• Тип: полупроводник
• Аналоговый и цифровой выход
• Выводы: Позолоченный контактный разъем, шаг 2,54 мм
• Размер плитки: 40 x 21 мм
• У негомонтажные отверстиядиаметром 2 мм

Свойства и более подробную информацию можно найти в документации .

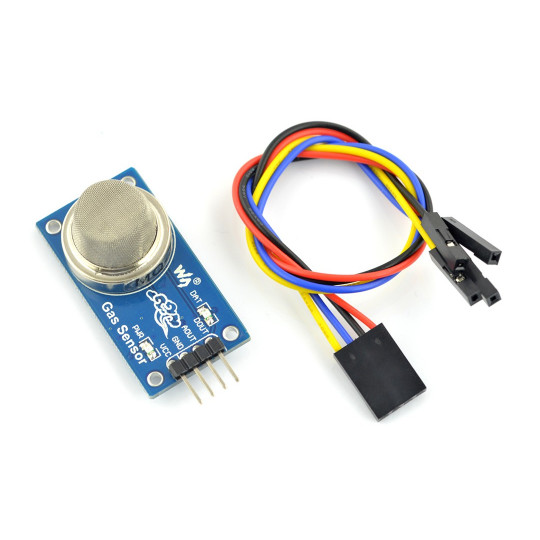

Модуль поставляется с соединительным кабелем с внутренними концами

Цифровой выход D0

Потенциометр на обратной стороне пластины используется для установки порога, после которого выход D0 переходит из высокого состояния в низкое. Вывод D0 может быть подключен непосредственно к разъемуМикроконтроллерили комплект для ввода в эксплуатацию, включая Arduino , или, например, с модулем зуммера, который обнаруживает слишком низкую или слишком высокую концентрацию.нежелательныеГазы в воздухе сигнализируют об этом.

Аналоговый выход A0

Датчик также имеет аналоговый выход A0, который должен быть подключен к A/C преобразователю (аналоговый вход в Arduino ). Это позволит вам более точно определить концентрацию путем измерения пропорционального сигнала напряжения.
